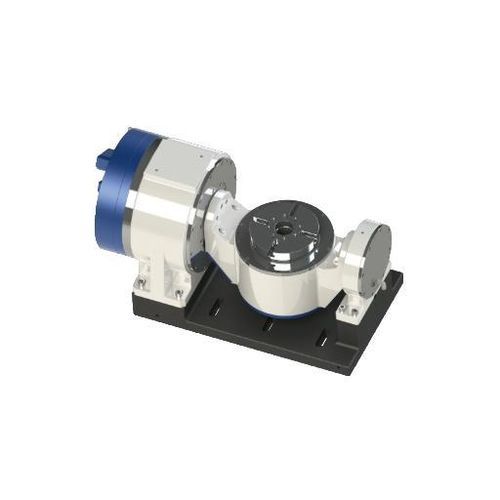

Mesa rotativa indexadora acionada por motor DZDC-260-20/1250-30/105-A20V-A/AB

horizontalpara usinagemcom acionamento direto

Descrição do produto
A DZDC-260-A6 é uma mesa de berço de cinco eixos que amplia a face de fixação para 260 mm e suporta carga útil de 60 kg. Eixos A e C com acionamento direto por motor de torque, picos de torque A: 600 N·m e C: 332 N·m, fornecendo uma plataforma equilibrada para componentes complexos de porte médio.

Resumo de características

• Diâmetro da face: Ø260 mm (eixo C)
• Carga útil: 60 kg
• Torque máximo: eixo A 600 N·m; eixo C 332 N·m
• Tipo de acionamento: motor de torque com acionamento direto (eixos A e C)
• Refrigeração: água (eixo A) / resfriamento natural (eixo C)
• Nível de proteção: IP66

DADOS TÉCNICOS (tabela)
Modelo: DZDC-260-20/1250-30/105-A20V-A/AB
Eixo A | Eixo C
Diâmetro superfície disco (mm): / | 280
Altura do centro (mm): 200 | /
Altura do disco (mm): / | 256.8
Diâmetro furo central (mm): / | 45
Método de fixação: Ar(0.5-0.55MPa) | Ar(0.5-0.53MPa)
Torque de aperto (N.m): GLN(@0.5MPa) | 235(@0.5MPa)
Desvio superfície disco (mm): / | 0.01
Desvio radial disco (mm): / | 0.005
Tipo de acionamento: Motor de torque com acionamento direto | Motor de torque com acionamento direto
Tensão driver (V): 220 | 220
Velocidade nominal/máx (rpm): 200/200 | 200/250
Torque nominal/máx (N.m): 300/600 | 109/332
Corrente nominal/máx (A): 18/36 | 8.5/90
Potência S1 100% (kW): 6 | 2.2
Potência S6 40% (kW): 7.2 | 3.29
Vazão gás de vedação (L/min): / | /
Sistema de refrigeração: Refrigeração por água | Resfriamento natural
Taxa de fluxo de refrigeração: >3.5 | /
Tipo sensor temperatura motor: KTV84-130 | KTV84-120
Precisão de posicionamento (segundos de arco): Time grating ±10; Grating ±10 | Time grating ±3; Grating ±10
Precisão repetida (segundos de arco): Time grating ±4; Grating ±2 | Time grating ±3; Grating ±2
Unidade mínima (°): 0.001 | 0.001
Capacidade de carga (kg): 60
Peso (kg): 250
Nível de proteção: IP66
Nota: Sistemas de controle: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI

Aplicações
Indicado para usinagem de cinco eixos em configuração de berço de peças médias a complexas que exigem torque equilibrado nos eixos A/C, resposta de acionamento direto e face de 260 mm com 60 kg de carga útil. Adequado para operações de fresamento e acabamento em ambientes CNC industriais.

Características / especificações técnicas

• Modelo comercial: DZDC-260-A6 (referência em tabela: DZDC-260-20/1250-30/105-A20V-A/AB)
• Face do disco (eixo C): Ø260 mm
• Diâmetro em tabela (C): 280 mm
• Capacidade de carga: 60 kg
• Torque nominal/máx eixo A: 300/600 N·m
• Torque nominal/máx eixo C: 109/332 N·m
• Velocidade nominal/máx: A 200/200 rpm; C 200/250 rpm
• Corrente nominal/máx: A 18/36 A; C 8.5/90 A
• Potência S1 (A/C): 6 kW / 2.2 kW
• Tipo de acionamento: Motor de torque com acionamento direto
• Refrigeração: água / resfriamento natural; vazão >3.5
• Furo central Ø: 45 mm; altura central: 200 mm; altura disco: 256.8 mm
• Runout: superfície 0.01 mm; radial 0.005 mm
• Peso aproximado: 250 kg
• Nível de proteção: IP66
• Sistemas de controle compatíveis: FANUC, HNC, SYNTEC, SIEMENS, MITSUBISHI
