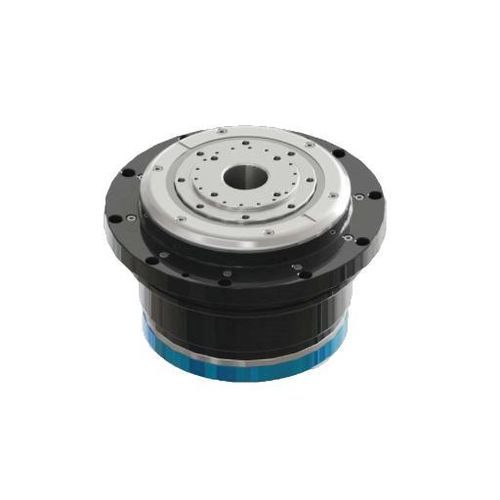

Mesa rotativa indexadora acionada por motor DZDV-320-250-68-105-A26

horizontalpara retificaçãocom acionamento direto

Apresentação
Esta configuração DZDV-320 equilibra velocidade de rotação e carga moderada na peça. Atinge até 250 rpm e torque de pico de 332 Nm, suportando carga permitida de 120 kg, sendo adequada para instalações de retificação de ferramentas que não exigem a plataforma de 200 kg. O retorno é fornecido por um encoder BiSS-C (implementação de 26 bits indicada nos metadados).

Principais características

• Otimizada para processos de retificação com compromisso velocidade/carga.
• Velocidade máx. 250 rpm; torque de pico 332 Nm; carga permitida 120 kg.
• Encoder BiSS-C de alta resolução para feedback de posição.
• Grau de proteção IP67 para ambientes industriais.
• Inércia admissível da peça 1.2 kg·m² e carga de momento admissível 500 Nm.

Dados técnicos
DZDV-320-250-68-105-A26

• Velocidade nominal: 200 rpm
• Velocidade máxima: 250 rpm
• Torque nominal: 105 Nm
• Torque máximo: 332 Nm
• Corrente nominal: 8.5 A
• Corrente máx.: 20 A
• Número de polos do motor: 30
• Tensão nominal: 220 V
• Torque de aperto: /
• Pressão de ar da braçadeira: /
• Precisão de posicionamento: Grade ±10 s; Grade temporal ±3 s
• Precisão repetida bidirecional: Grade ±2 s; Grade temporal ±1 s
• Grau de proteção: IP67
• Tipo de codificador: BiSS-C (26 bits)
• Carga permitida: 120 kg
• Inércia admissível da peça: 1.2 kg·m²
• Carga de momento admissível: 500 Nm

Dimensões e montagem
As dimensões de contorno e montagem estão disponíveis no diagrama dimensional na página do produto.
