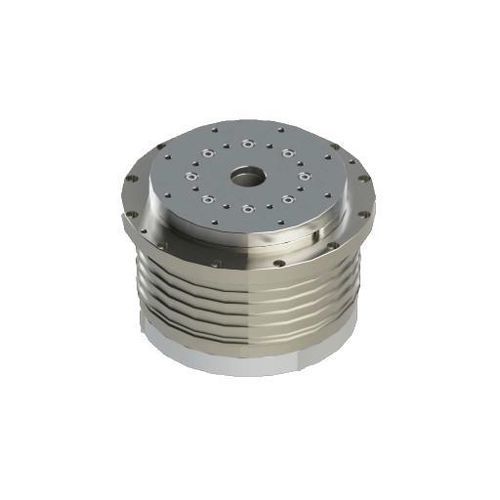

Mesa rotativa indexadora acionada por motor DZDV-320-200-60.5-300-A26

horizontalpara retificaçãocompacta

Introdução
Esta configuração integra acionamento com pico de 600 Nm e capacidade de carga de 200 kg em uma carcaça cilíndrica compacta. A unidade suporta inércia da peça até 3 kg·m² e carga de momento admissível de 1.000 Nm, permitindo fixações volumosas sem base externa elevada. Grampeador pneumático opcional e feedback BiSS‑C disponíveis.

Dados técnicos
DZDV-320-200-60.5-300-A26
Velocidade nominal: 200 rpm
Velocidade máx.: 200 rpm
Torque nominal: 300 Nm
Torque máx.: 600 Nm
Corrente nominal: 18 A
Corrente máx.: 36 A
Número de polos do motor: 48
Tensão nominal: 220 V
Torque de aperto: Assorting 235 Nm (opcional)
Pressão de ar do aperto: Assorting 0,5–0,6 MPa (opcional)
Precisão de posicionamento: Grating ±10 s; Time grating ±3 s
Precisão de posicionamento repetida bidirecional: Grating ±2 s; Time grating ±1 s
Grau de proteção: IP67
Tipo de codificador: BiSS-C (26 bit)
Carga admissível: 200 kg
Inércia admissível da peça: 3 kg·m²
Carga de momento admissível: 1000 Nm

Aplicação
Desenvolvida para retificação de ferramentas com acionamento direto e integração em mesas rotativas compactas de 4 eixos. Indicada para sistemas automatizados de afiação, dispositivos de fixação volumosos em espaços reduzidos e eixos rotativos de precisão em células de produção.

Características / especificações técnicas

• Modelo: DZDV-320-200-60.5-300-A26
• Velocidade nominal / máx.: 200 rpm / 200 rpm
• Torque nominal: 300 Nm; Torque de pico: 600 Nm
• Carga admissível: 200 kg
• Inércia admissível da peça: 3 kg·m²
• Carga de momento admissível: 1000 Nm
• Corrente nominal / máx.: 18 A / 36 A
• Número de polos: 48
• Tensão nominal: 220 V
• Torque de aperto (opcional): 235 Nm; Pressão de ar: 0,5–0,6 MPa
• Precisão de posicionamento: Grating ±10 s; Repetibilidade bidirecional: Grating ±2 s
• Codificador: BiSS-C (26 bit)
• Proteção: IP67
