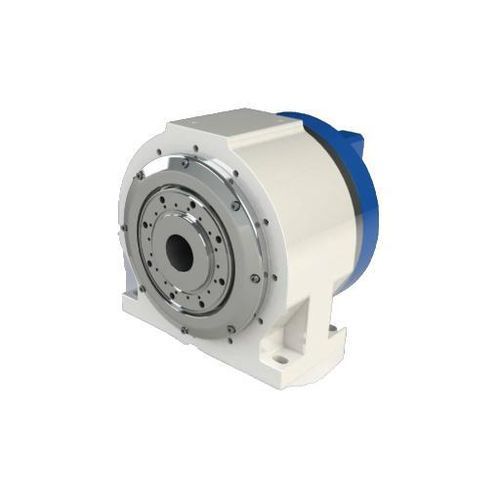

Mesa rotativa indexadora acionada por motor DZGD-180A36

horizontalpara usinagemcom acionamento direto

Visão geral
Na gama de 180 mm, o DZGD-180A36 apresenta o maior torque e capacidade de carga. Torque nominal 157 Nm, pico até 332 Nm. Suporta 80 kg diretamente ou 120 kg com contraponto; adequado para integração em CNC compactas sem plataforma rotativa maior.

Dados técnicos (tabela)
DZGD-180A36
Velocidade nominal: 200 rpm
Velocidade máxima: 250 rpm
Torque nominal: 157 Nm
Torque máximo (pico): 332 Nm
Corrente nominal: 12.7 A
Corrente máx.: 20 A
Polos do motor: 30
Tensão nominal: 220 V
Torque de aperto: 235 Nm
Pressão de ar do grampo: 0.5~0.6 MPa
Precisão de posicionamento: Grade ±10 s; Grade temporal ±3 s
Repetibilidade bidirecional: Grade ±2 s; Grade temporal ±1 s
Grau de proteção: IP67
Opções de encoder: Mitsubishi, Fanuc, Siemens, BiSS-C
Carga permitida: 80 kg (120 kg com contraponto)
Inércia admissível da peça: 1.2 kg·m²
Carga de momento admissível: 500 Nm

Dimensões
Diagrama de dimensões disponível na página do produto (imagem esquemática).

Principais especificações

• Modelo: DZGD-180A36
• Diâmetro da mesa: 180 mm
• Velocidade nominal/máx.: 200 / 250 rpm
• Torque nominal: 157 Nm; Torque pico: 332 Nm
• Carga permitida: 80 kg (120 kg com contraponto)
• Torque de aperto: 235 Nm; pressão 0.5~0.6 MPa
• Precisão e repetibilidade: grade ±10s / ±2s; temporal ±3s / ±1s
• Grau de proteção: IP67
• Encoders suportados: Mitsubishi, Fanuc, Siemens, BiSS-C
• Inércia admissível: 1.2 kg·m²; carga de momento: 500 Nm
