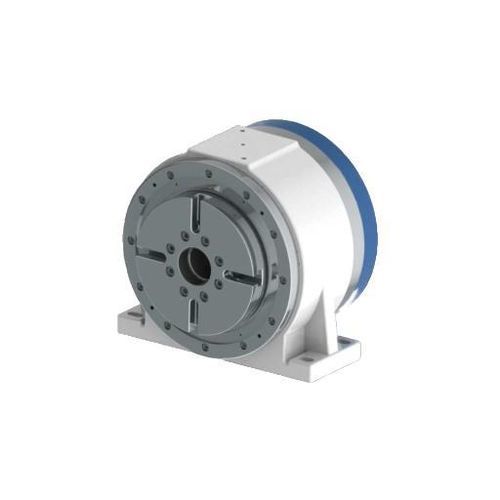

Mesa rotativa indexadora acionada por motor DZGD-180A13

horizontalpara usinagemcom acionamento direto

Introdução
A DZGD-180A13 é uma mesa rotativa de acionamento direto de 180 mm projetada para integração com sistemas de controle CNC. As opções de encoder incluem Mitsubishi, FANUC, Siemens e BiSS-C. O projeto mecânico suporta uma carga permitida padrão de 50 kg (80 kg com assento traseiro), velocidade nominal de 200 rpm e máxima de 250 rpm, com torque de pico até 276 Nm. Grau de proteção IP67 e braçadeira pneumática (235 Nm) para aplicações industriais de usinagem.

Dados técnicos
DZGD-180A13
Velocidade nominal: 200 rpm
Velocidade máxima: 250 rpm
Torque nominal: 73.7 Nm
Torque máximo: 276 Nm
Corrente nominal: 4.5 A
Corrente máx.: 20.7 A
Número de polos do motor: 44
Tensão nominal: 220 V
Torque de aperto: 235 Nm
Pressão de ar da braçadeira: 0.5–0.6 MPa
Precisão de posicionamento: Grating ±10 s; Time grating ±3 s
Precisão de posicionamento repetida bidirecional: Grating ±2 s; Time grating ±1 s
Grau de proteção: IP67
Tipo de codificador: Mitsubishi, FANUC, Siemens, BiSS-C (opcional)
Carga permitida: 50 kg (80 kg com assento traseiro)
Inércia admissível da peça: 0.99 kg·m²
Carga de momento admissível: 500 Nm

Características / Especificações técnicas

• Modelo: DZGD-180A13
• Plataforma: 180 mm
• Velocidade nominal: 200 rpm
• Velocidade máxima: 250 rpm
• Torque nominal: 73.7 Nm
• Torque máximo: 276 Nm
• Corrente nominal: 4.5 A; Corrente máx.: 20.7 A
• Número de polos do motor: 44
• Tensão nominal: 220 V
• Torque de aperto: 235 Nm; Pressão de ar: 0.5–0.6 MPa
• Precisão de posicionamento: Grating ±10 s; Time grating ±3 s
• Repetibilidade (bidirecional): Grating ±2 s; Time grating ±1 s
• Grau de proteção: IP67
• Tipos de codificador suportados: Mitsubishi, FANUC, Siemens, BiSS-C
• Carga permitida: 50 kg (80 kg com assento traseiro)
• Inércia admissível da peça: 0.99 kg·m²
• Carga de momento admissível: 500 Nm
