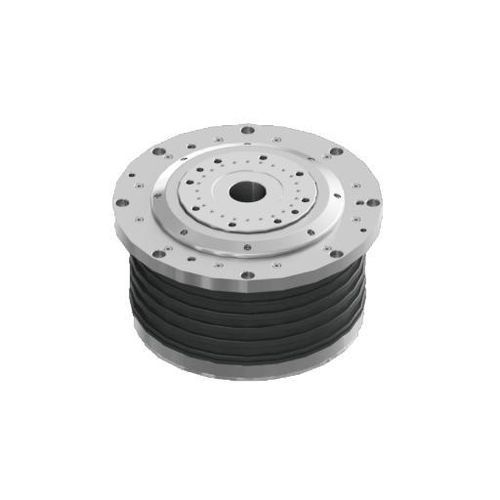

Mesa rotativa indexadora acionada por motor DZDV-320-200-41-300-A26

horizontalpara retificaçãoIP67

Resumo
O DZDV-320-200-41-300-A26 é uma mesa rotativa de baixo perfil projetada para retificação de ferramentas e integração em máquinas. Combina uma ampla superfície de montagem superior com altura reduzida, torque nominal 300 Nm, torque de pico 600 Nm e capacidade admissível de 200 kg. Fixação pneumática opcional e feedback BiSS-C permitem posicionamento preciso em células automatizadas de retificação e usinagem.

DADOS TÉCNICOS
DZDV-320-200-41-300-A26
Velocidade nominal: 200 rpm
Velocidade máxima: 200 rpm
Torque nominal: 300 Nm
Torque máximo: 600 Nm
Corrente nominal: 18 A
Corrente máx.: 36 A
Número de polos do motor: 48
Tensão nominal: 220 V
Torque de aperto: 235 Nm
Pressão de ar do aperto: 0,5–0,6 MPa (opcional)
Precisão de posicionamento: Grade ±10 s; Precisão temporal ±3 s
Repetibilidade bidirecional: Grade ±2 s; Precisão temporal ±1 s
Grau de proteção: IP67
Tipo de codificador: BiSS-C
Carga permitida: 200 kg
Inércia admissível da peça: 3 kg·m²
Carga de momento admissível: 1000 Nm

Aplicações
Integração em retificadoras de ferramentas, indexação servo para sistemas de fixação e uso em células de usinagem compactas que exigem alto torque e feedback de encoder preciso.

Características / Especificações técnicas

• Modelo: DZDV-320-200-41-300-A26
• Mesa rotativa de baixo perfil com ampla superfície de montagem
• Torque nominal / máximo: 300 Nm / 600 Nm
• Capacidade de carga: 200 kg; inércia admissível: 3 kg·m²
• Velocidade: 200 rpm (nominal e máxima)
• Feedback de encoder: BiSS-C para posicionamento de alta precisão
• Opção de fixação pneumática: 235 Nm a 0,5–0,6 MPa
• Grau de proteção: IP67
• Elétrico: 220 V; corrente nominal 18 A, máx. 36 A
• Adequada para dispositivos de afiação e células de automação
