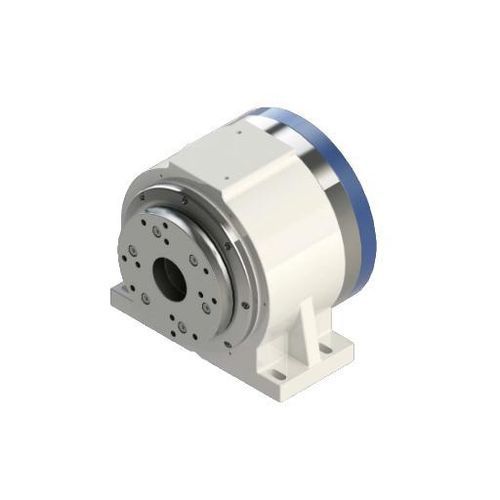

Mesa rotativa indexadora acionada por motor DZGD-180A35

horizontalpara retificaçãocom acionamento direto

Resumo
O DZGD-180A35 é uma mesa rotativa concebida para retificação de ferramentas e montagens com peça apoiada. A carga permitida é de 60 kg e aumenta para 100 kg com contraponto. Opções de codificador (Mitsubishi, Fanuc, Siemens, BiSS-C) permitem integração com controladores CNC. Velocidade nominal 200 rpm, máxima 250 rpm, torque nominal 105 Nm (pico 332 Nm).

Dados técnicos
DZGD-180A35
Velocidade nominal: 200 rpm
Velocidade máxima: 250 rpm
Torque nominal: 105 Nm
Torque máximo: 332 Nm
Corrente nominal: 8,5 A
Corrente máx.: 20 A
Número de polos do motor: 30
Tensão nominal: 220 V
Torque de aperto: Assorting
Pressão de ar do grampo: 0,5–0,6 MPa
Precisão de posicionamento (grating / time grating): ±10 s / ±3 s
Precisão repetida bidirecional (grating / time grating): ±2 s / ±1 s
Grau de proteção: IP67
Tipo de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
Carga permitida: 60 kg (100 kg com contraponto)
Inércia admissível da peça: 1,2 kg·m²
Carga de momento admissível: 500 Nm

Principais características

• Capacidade de carga: 60 kg padrão, 100 kg com contraponto
• Posicionamento de alta precisão com feedback grating e time grating
• Múltiplas interfaces de codificador para integração CNC
• Indicado para retificação de ferramentas até 250 rpm e 332 Nm pico

Especificações

• Modelo: DZGD-180A35
• Velocidade nominal: 200 rpm
• Velocidade máxima: 250 rpm
• Torque nominal: 105 Nm; Torque máx.: 332 Nm
• Corrente nominal: 8,5 A; Corrente máx.: 20 A
• Número de polos do motor: 30
• Tensão nominal: 220 V
• Torque de aperto: Assorting
• Pressão de ar do grampo: 0,5–0,6 MPa
• Precisão de posicionamento: Grating ±10 s; Time grating ±3 s
• Precisão repetida bidirecional: Grating ±2 s; Time grating ±1 s
• Grau de proteção: IP67
• Opções de codificador: Mitsubishi (opcional), Fanuc, Siemens, BiSS-C
• Carga permitida: 60 kg (100 kg com contraponto)
• Inércia admissível: 1,2 kg·m²
• Carga de momento admissível: 500 Nm
