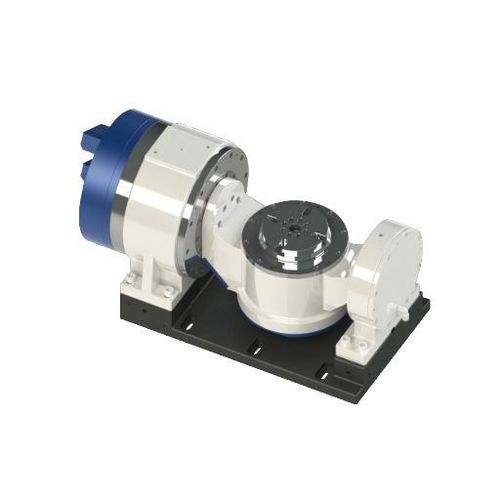

Mesa rotativa indexadora acionada por motor DZDC-160-250/2000-105/17-A26W-A/A

horizontalpara usinagemcompacta

Descrição
Esta variante DZDC-160 é definida por uma eixo C a 2.000 rpm concebida para rotação contínua em alta velocidade, em vez da velocidade de indexação convencional. O eixo C refrigerado a água, 30 kg de capacidade de carga e até 332 N·m de torque de pico no eixo A permitem a rápida rotação da peça numa cuna compacta de cinco eixos, adequada a aplicações industriais de usinagem.

DADOS TÉCNICOS
DZDC-160-250/2000-105/17-A26W-A/A
Eixo A / Eixo C
Diâmetro superfície disco (mm): A - / ; C - 200
Altura do centro (mm): A - 205 ; C - /
Altura do disco (mm): A - / ; C - 246.5
Diâmetro do furo central (mm): A - / ; C - 22
Método de fixação: A - Ar(0.5-0.55MPa) ; C - Ar(0.5-0.55MPa)
Torque de aperto (N·m): A - 235(@0.5MPa) ; C - 235(@0.5MPa)
Desvio superfície disco (mm): A - / ; C - 0.005
Desvio radial (mm): A - / ; C - 0.005
Tipo de acionamento: A / C - Motor de torque com acionamento direto
Tensão do driver (V): A / C - 220
Velocidade nominal/máx. (rpm): A - 200/250 ; C - 2000/2000
Torque nominal/pico (N·m): A - 105/332 ; C - 17.6/87.2
Corrente nominal/máx. (A): A - 8.5/30 ; C - 10.5/55
Potência saída S1 100% (kW): A - 2.2 ; C - 3.7
Potência saída S6 40% (kW): A - 3.29 ; C - 7.4
Sistema de refrigeração: A - Arrefecimento natural ; C - Arrefecimento por água (vazão 2.5 L/min)
Tipo sensor temperatura motor: A / C - KTY84-130
Precisão de posicionamento (arc‑sec): A / C - ±10(20)
Repetibilidade (arc‑sec): A / C - ±2(4)
Unidade mínima ("): A / C - 0.001
Capacidade de carga (kg): 30 (ambos eixos)
Peso total (kg): 147.6
Nível de proteção: IP66
Sistemas compatíveis: Lync, HNC, SYNTEC, FANUC, SIENMENS, MITSUBISHI

Características / Especificações técnicas

• Modelo: DZDC-160 (variante DZDC-160-250/2000-105/17-A26W-A/A)
• Configuração eixo C alta velocidade: 2000/2000 rpm, refrigerado a água
• Velocidade eixo A: 200/250 rpm (arrefecimento natural)
• Capacidade de carga: 30 kg
• Torque eixo A nominal/pico: 105/332 N·m
• Torque eixo C nominal/pico: 17.6/87.2 N·m
• Fixação pneumática (ar 0.5–0.55 MPa), torque de aperto 235 N·m (@0.5 MPa)
• Acionamento direto por motores de torque nas duas eixos
• Tensão do driver: 220 V; correntes A: 8.5/30 A, C: 10.5/55 A
• Potências S1/S6: A S1 2.2 kW / S6 3.29 kW ; C S1 3.7 kW / S6 7.4 kW
• Dimensões disco (eixo C): Ø superfície 200 mm, altura disco 246.5 mm, furo central Ø 22 mm
• Desvios (eixo C): 0.005 mm superfície; 0.005 mm radial
• Precisão de posicionamento: ±10(20) arc‑sec; repetibilidade ±2(4)
• Proteção IP66; peso total 147.6 kg
• Aplicações: integração em centros de usinagem 5 eixos que requerem alta velocidade do eixo C e montagem em berço compacta
