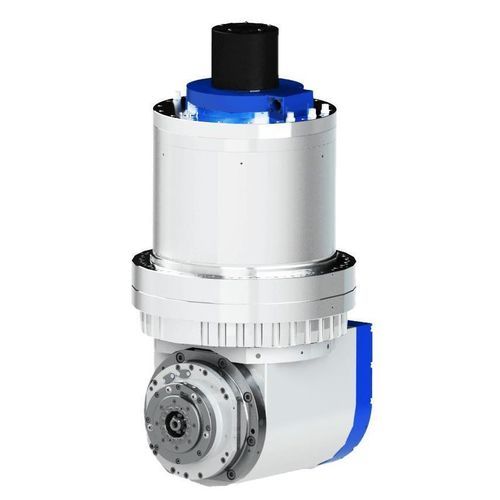

Cabeçote de fresagem de 2 eixos DBDB-335-100-810-A26W-A1

contínuode fresagem pesadapara montagem em flange

Descrição
Projetado para usinagem pesada em centros 5 eixos e máquinas multi-eixos, o DBDB-335-100-810-A26W-A1 fornece um torque contínuo do eixo rotativo de 810 N·m (pico 1 150 N·m) e integra um fuso motor HSK-T63 com 80 N·m de torque contínuo e 37 kW de potência contínua para usinagem em baixa rotação e alta carga. O fuso pode atingir até 12 000 rpm e apresenta alta força de aperto para fixação segura da ferramenta.

Destaques

• Aplicação principal: corte pesado e usinagem de eixos em alta rotação de torque.
• Eixo rotativo: torque nominal 810 N·m; torque máximo 1 150 N·m; velocidade nominal 100 rpm.
• Fuso integrado HSK-T63: 37 kW (S1), torque contínuo 80 N·m, máx. 12 000 rpm, velocidade nominal 4 410 rpm.
• Torque de aperto do freio ≥ 2 800 N·m (0,55 MPa).
• Rigidez: axial > 170 N/μm na extremidade do eixo; radial > 300 N/μm.
• Encoder: 27 bits (FANUC), sinal Seno/Cosseno 1 Vpp; precisão de posicionamento ±7,5 arcsec (±15); repetibilidade ±2 arcsec.
• Refrigeração: água para eixo e fuso; peso ≈353 kg.

Dados técnicos (resumo)
Modelo de cabeçote 2 eixos: DBDB-335-100-810-A26W-A1; flange φ335 mm; tensão nominal cabeçote 220 V; torque nominal eixo rotativo 810 N·m; torque máximo 1 150 N·m; velocidade nominal eixo 100 rpm; torque de aperto do freio ≥ 2 800 N·m (0,55 MPa); encoder 27 bits (FANUC); precisão posicionamento ±7,5 arcsec (±15); repetibilidade ±2 arcsec; refrigeração água; peso ≈353 kg.

Parâmetros do fuso elétrico
Velocidade nominal 4 410 rpm; velocidade máxima 12 000 rpm; tensão nominal 380 V; frequência nominal 204 Hz; frequência máxima 800 Hz; potência contínua 37 kW (S1); torque contínuo 80 N·m; corrente de entrada contínua 75 A; corrente máxima 124 A; refrigeração água; interface ferramenta HSK-T63; força de brochamento 20 000–28 000 N; modo de descarregamento da ferramenta hidráulico; sinal do encoder Seno/Cosseno 1 Vpp; diâmetro de montagem do fuso φ210h5; desvio do furo cônico 0,001 mm; desvio radial da superfície 0,001 mm.

Aplicações

• Corte pesado e operações de alto torque em centros de usinagem 5 eixos e multi-eixos.
• Desbaste e acabamento em baixa rotação e alta potência que exigem forte fixação do eixo e alta força de aperto.
• Adequado para aeroespacial, automotivo, moldes e matrizes e outros setores que requerem eixos rotativos de alto torque combinados com um fuso HSK-T63 potente.

Características / especificações técnicas

• Modelo: DBDB-335-100-810-A26W-A1
• Série: DBDB-335
• Torque nominal do cabeçote: 810 N·m
• Torque máximo do cabeçote: 1 150 N·m
• Velocidade nominal do cabeçote: 100 rpm
• Torque contínuo do fuso: 80 N·m
• Potência contínua do fuso: 37 kW
• Velocidade máxima do fuso: 12 000 rpm
• Interface da ferramenta: HSK-T63
• Sistema de refrigeração: água (cabeçote e fuso)
• Torque de aperto do freio (0,55 MPa): ≥ 2 800 N·m
• Encoder: 27 bits (FANUC)
• Precisão de posicionamento: ±7,5 arcsec (±15)
• Precisão repetida: ±2 arcsec
• Peso aproximado: ≈353 kg
• Dimensões flange montagem: φ335 mm
• Força de brochamento: 20 000–28 000 N
• Modo de descarregamento ferramenta: hidráulico
• Diâmetro montagem fuso: φ210h5
• Desvios extremidade do eixo (furo cônico / superfície): 0,001 mm / 0,001 mm
