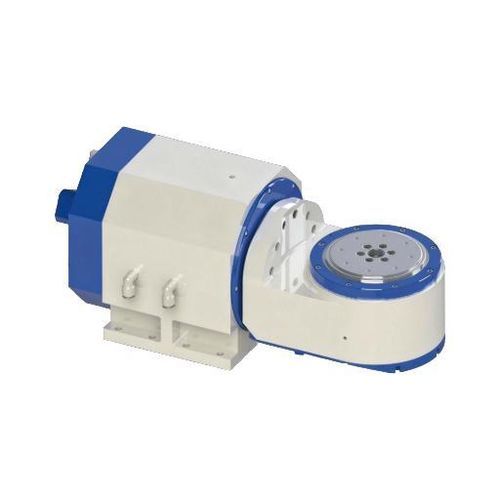

Mesa rotativa indexadora acionada por motor DZDA-110-100/200-30/10-A26W-A4 - A Axis / C Axis

horizontalpara usinagemcompacta

Introdução
A DZDA-110 foi projetada para espaços de máquina limitados e peças pequenas. Sua face do eixo C de 110 mm, o layout compacto de braço único e o desvio da superfície especificado de 0.003 mm fornecem capacidade de cinco eixos sem uma unidade rotativa sobredimensionada, adequada para integração em máquinas CNC compactas.

Dados técnicos (resumo)
Modelo: DZDA-110-100/200-30/10-A26W-A4 - Eixo A / Eixo C; Diâmetro face C: 110 mm; Altura do centro (A): 110 mm; Altura do disco (C): 149 mm; Diâmetro furo central (C): 20 mm; Fixação A: ar (0.5–0.6 MPa); Torque de aperto A: 60 N·m (@0.6 MPa); Desvio superfície C: 0.003 mm; Desvio radial C: 0.005 mm; Tipo de acionamento: motor de torque com acionamento direto (A & C); Tensão driver: 220 V; Velocidades (A/C): 100/100 rpm, 200/200 rpm; Torque (A/C) nominal/máx: 29.6/52.5 N·m, 9/30 N·m; Corrente (A/C) nominal/máx: 1.75/3.2 A, 0.7/3 A; Potência S1 (A/C): 0.31 kW / 0.19 kW; Potência S6 (A/C): 0.37 kW / 0.38 kW; Refrigeração: eixo A refrigeração por água, eixo C refrigeração natural; Sensor temperatura motor: KTY84-130; Precisão de posicionamento: ±10 (20) arc-sec; Repetibilidade: ±2 (4) arc-sec; Unidade mínima: 0.001"; Capacidade de carga: 10 kg; Peso: 42 kg; Proteção: IP66.

Dimensões
Um diagrama de dimensões está disponível na página do produto para o layout geral e interfaces de montagem.

Características / especificações técnicas

• Modelo: DZDA-110
• Diâmetro face C: 110 mm
• Altura do centro (eixo A): 110 mm
• Altura do disco (eixo C): 149 mm
• Diâmetro furo central (eixo C): 20 mm
• Fixação: ar (0.5–0.6 MPa) para eixo A
• Torque de aperto (eixo A): 60 N·m (@0.6 MPa)
• Desvio superfície (C): 0.003 mm
• Desvio radial (C): 0.005 mm
• Tipo de acionamento: motor de torque com acionamento direto (A & C)
• Tensão driver: 220 V
• Velocidade (A / C) nominal/máx: 100/100 rpm / 200/200 rpm
• Torque (A / C) nominal/máx: 29.6/52.5 N·m / 9/30 N·m
• Corrente (A / C) nominal/máx: 1.75/3.2 A / 0.7/3 A
• Potência saída S1 100% (A/C): 0.31 kW / 0.19 kW
• Potência saída S6 40% (A/C): 0.37 kW / 0.38 kW
• Refrigeração: eixo A água; eixo C refrigeração natural
• Sensor temperatura motor: KTY84-130
• Precisão de posicionamento: ±10 (20) arc-sec
• Precisão repetida: ±2 (4) arc-sec
• Unidade mínima: 0.001"
• Capacidade de carga: 10 kg
• Peso: 42 kg
• Grau de proteção: IP66

Compatibilidade
Compatível com sistemas de controle: Lynuc, HNC, SYNTEC, FANUC, SIEMENS, MITSUBISHI.
