Válvula direcional hidráulica spool 30

de controle elétricode ação indiretapiloto

Descrição do produto

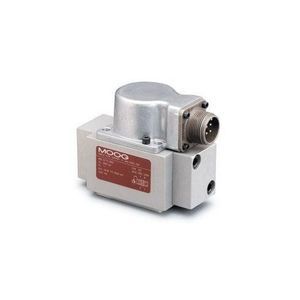

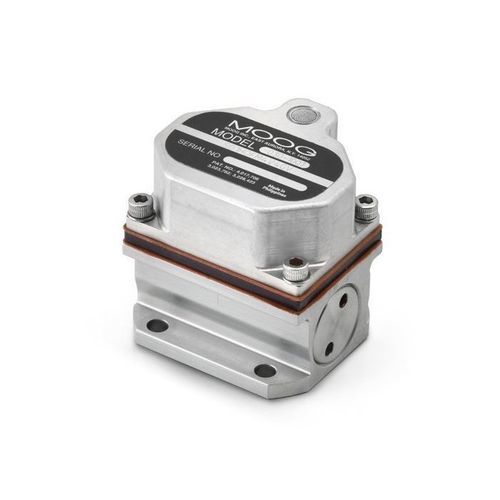

A Série 30 da Moog é uma válvula servo de controlo de caudal de dois estágios com duplo bocal e feedback mecânico, apresentando corpo em aço inoxidável e motor de binário integrado num compartimento selado. O desenho bocal‑palheta proporciona alta resposta, estabilidade e precisão num conjunto compacto.
A Série 30 foi projetada para operação fiável e de longa vida em ambientes potencialmente extremos; temperaturas de funcionamento suportadas de -40 °F (-40 °C) a 400 °F (204,4 °C).

Características

• Controlo de caudal em 2 estágios com feedback mecânico
• Estágio piloto de bocal duplo de baixa fricção para alta resolução e baixa histerese
• Construção robusta para condições extremas (altos choques, vibração ou pressão)
• Pacote ultracompacto e leve
• Elevada velocidade de resposta para melhor controlabilidade
• Corpo em aço inoxidável e motor de binário integrado num compartimento selado

Especificações
Dados hidráulicos
Caudal nominal*: 0.95 a 6.9 l/min
Configurações padrão: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min
Pressão máxima de funcionamento: 310 bar

Dados de desempenho
Resposta a 100% do degrau**: 2.5 ms
Resposta em frequência***: 200 Hz

Dados elétricos
Sinal nominal****: 10 a 40 mA
Configurações padrão: 10, 20, 40 mA

Dados físicos
Tamanho (padrão de montagem): Tamanho 01 (ISO 10372-01-01-0-92)
Peso: 185 g
Opções adicionais: tampa de motor ventilada; polaridade invertida

Notas
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Características / Especificações

• Tipo: Válvula servo de bocal‑palheta de dois estágios com feedback mecânico
• Faixa de caudal: 0.95–6.9 l/min (configurações padrão: 0.95, 1.9, 2.8, 3.8, 5.7, 6.9 l/min)
• Pressão máxima de funcionamento: 310 bar
• Resposta a 100% do degrau: 2.5 ms (a 3,000 psi de pressão do sistema)
• Resposta em frequência: 200 Hz (a 90° de defasagem)
• Sinal elétrico de entrada: 10–40 mA (padrão: 10, 20, 40 mA)
• Tamanho: Tamanho 01 (ISO 10372-01-01-0-92)
• Peso: 185 g
• Corpo/acionamento: Corpo em aço inoxidável, motor de binário integrado, compartimento selado
• Faixa de temperatura de funcionamento: aprox. -40 °C a 204,4 °C
• Opções: tampa de motor ventilada; polaridade invertida
