Válvula direcional hidráulica spool D68x

pilotocompacta

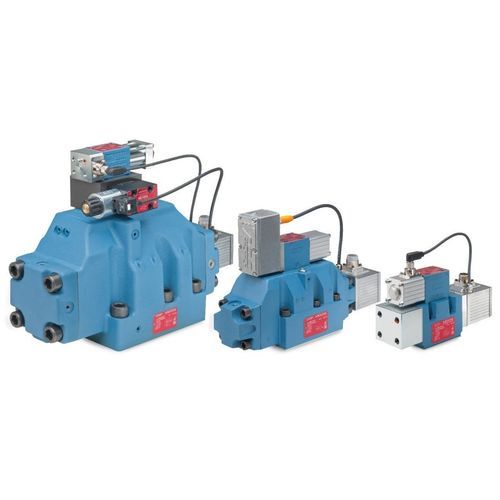

Descrição do produto
As válvulas Moog da série D68x são válvulas proporcionais pilotadas hidraulicamente com eletrónica integrada e interface analógica. As válvulas proporcionais D68x têm êmbolos montados diretamente no corpo da válvula e pilotagem hidráulica, permitindo caudais significativamente mais elevados e várias opções failsafe. Esta série utiliza um piloto compacto (miniDDV) conhecido pela excelente dinâmica e alta eficiência. As válvulas estão disponíveis em execução de dois estágios nas dimensões 05, 07, 08 e 10. Estas válvulas proporcionais destinam-se a aplicações industriais exigentes e oferecem flexibilidade funcional e excelente dinâmica.

Características

• Design otimizado do corpo da válvula para alto caudal nominal
• Alta eficiência energética através de variantes de piloto com baixa fuga interna
• Baixa faixa de pressão mínima de pilotagem necessária
• Electrónica de amplificação e controlo integrada para alta flexibilidade funcional
• Excelente resposta dinâmica devido à alta frequência natural do estágio piloto
• Várias opções failsafe disponíveis para adaptação ótima à aplicação
• Opcional: novo piloto com eletrónica integrada e controlo de posição do piloto

Especificações
Modelos: D681 | D682 | D683 | D684 | D685
Função: Controlo de caudal
Padrão de montagem: ISO 4401 Tamanho 05 (NG10) | ISO 4401 Tamanho 07 (NG16) | ISO 4401 Tamanho 08 (NG25) | ISO 4401 Tamanho 08 (NG25+) | ISO 4401 Tamanho 10 (NG32)
Dados hidráulicos - caudal nominal a ΔpN 5 bar por orifício de controlo: 30 a 80 l/min | 150 a 250 l/min | 350 l/min | 550 l/min | 1000 a 1500 l/min
Dados hidráulicos - caudal máx.: 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Pressão máxima de serviço: Portos P, A, B - 350 bar
Porto T com Y interno - 70 bar (algumas variantes 50 bar)
Porto T com Y externo - 250 bar ou 350 bar (consoante a variante)
Resposta a degrau 0–100 %: 9–11 ms | 10–13 ms | 10–18 ms | 11–26 ms | 35–40 ms

Dados elétricos
Tensão de alimentação: 24 V DC (18 a 32 V DC)
Opções de sinal: ±10 V, ±10 mA e 4 a 20 mA
Interfaces elétricas: 6+PE, 11+PE

Características / Especificações técnicas

• Série: D68x (modelos D681–D685)
• Construção: dois estágios
• Tamanhos disponíveis: Tamanho 05 (NG10), 07 (NG16), 08 (NG25), 08 (NG25+), 10 (NG32)
• Caudais nominais (a ΔpN 5 bar): conforme o modelo 30–1500 l/min (intervalos típicos: 30–80; 150–250; 350; 550; 1000–1500 l/min)
• Caudais máximos: até 3600 l/min (dependendo do modelo)
• Pressão máx. Portos P/A/B: 350 bar
• Porto T: dependendo da configuração Y 50 / 70 / 250 / 350 bar
• Resposta a degrau (0–100 %): conforme o modelo 9–40 ms
• Tensão de alimentação: 24 V DC (18–32 V DC)
• Entradas de sinal: ±10 V, ±10 mA, 4–20 mA
• Opções de interface elétrica: 6+PE ou 11+PE
