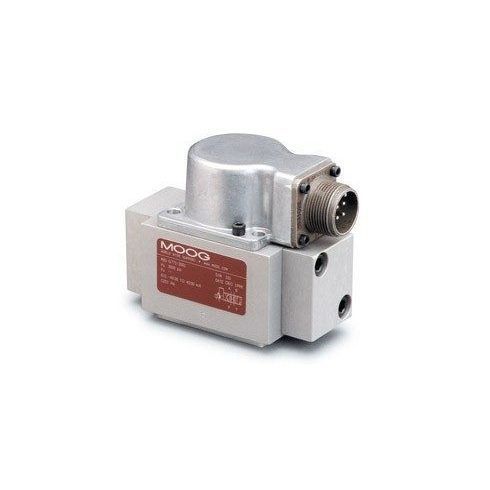

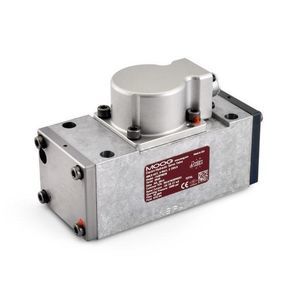

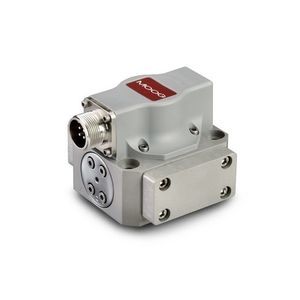

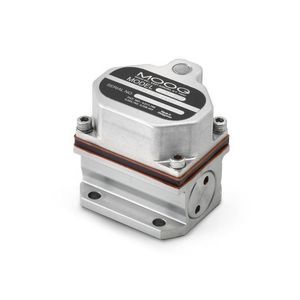

Válvula direcional hidráulica spool 771

tipo poppetde controle elétricode ação indireta

Descrição do produto
As válvulas servo de controlo de caudal das séries 771, 772 e 773 são válvulas de estrangulamento para aplicações a 3 vias e, preferencialmente, a 4 vias. Tratam-se de um projeto de duas fases de alto desempenho que cobre uma faixa de caudal nominal de 1.9 a 57 l/min (1 a 15 gpm) a 210 bar (3000 psi) de queda de pressão na válvula por êmbolo de comando. Estas válvulas destinam-se a sistemas eletrohidráulicos de controlo de posição, velocidade, pressão ou força que exigem elevada resposta dinâmica. As válvulas 77X são particularmente adequadas quando é necessária dinâmica superior.

Características

• Válvula servo de duas fases com feedback mecânico (MFB)
• Tecnologia de estágio piloto de duplo bocal de baixa fricção para alta dinâmica, alta resolução e baixa histerese
• Elevadas forças de acionamento da bobina e construção robusta para maior durabilidade
• Tamanho compacto
• Versão intrinsecamente segura disponível para aplicações que requerem certificação para áreas perigosas

Especificações (tabela)
Especificações
Dados hidráulicos
Caudal nominal*: 1.9 a 57 l/min
Configurações standard: 4, 10, 19, 38, 57 l/min
Pressão máxima de serviço: 210 ou 350 bar
Dados de desempenho
Resposta a 100% de impulso**: 4 a 17 ms
Resposta em frequência***: 115 a 215 Hz
Dados elétricos
Sinal nominal****: 8 a 200 mA
Configurações standard: 8, 15, 20, 40, 200 mA
Dados físicos
Tamanho de montagem: (G)771: Size 02 (ISO 10372-02-02-0-92); (G)772: Size 03 (ISO 10372-03-03-0-92); (G)773: Moog Standard
Peso: 0.86 kg
Outras opções: Intrinsecamente segura, ajuste magnético do zero, tampa de motor ventilada, polaridade invertida

* @ ∆p 70 bar (1,000 psi)
** Resposta a 3,000 psi de pressão do sistema
*** a 90° de defasagem
**** Bobina única

Recursos / documentos (excerto)
Estão disponíveis múltiplos documentos do produto e desenhos de instalação (catálogos, manuais, fichas técnicas, desenhos de instalação).
