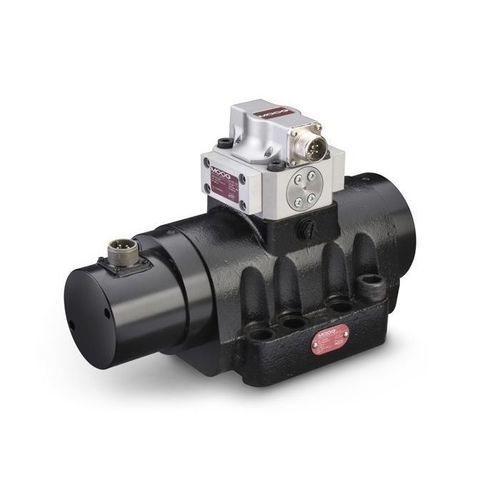

Válvula direcional hidráulica spool 79-200

pilotoeletro-hidráulicade 3 vias

Descrição do produto
As válvulas servo de controlo de caudal da série 79 da Moog são válvulas de sede/espigão para aplicações de 3 e preferencialmente 4 vias. Estas válvulas servo de três estágios foram concebidas para aplicações que exigem altos caudais e elevada potência. São adequadas para sistemas eletro-hidráulicos de controlo de posição, velocidade, pressão ou força com elevadas exigências dinâmicas.

Características

• Válvulas servo de controlo de caudal em três estágios para aplicações que exigem altos caudais e elevada potência
• Elevadas forças de accionamento da bobina e design robusto para longa vida útil
• Feedback elétrico no êmbolo principal para baixa histerese e excelente linearidade
• Conexões opcionais de alimentação piloto e retorno externas

Especificações
Dados hidráulicos
Caudal nominal*: 400 a 1000 l/min
Configurações padrão: 400, 800, 1000 l/min
Pressão máxima de operação: 210, 310 ou 350 bar

Dados de desempenho
Resposta a degrau 100%**: 6 a 15 ms
Resposta em frequência***: 55 a 110 Hz

Dados elétricos
Sinal nominal****: 8 a 50 mA
Configurações padrão: 15, 40 mA

Dados físicos
Tamanho (padrão de montagem): Moog Standard
Peso: 16,1 kg
Opções adicionais: Opções adicionais de caudal, pressão e outras configurações disponíveis

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Recursos - documentação e desenho de instalação

• Catálogo: 79 Series Servo Valves
• Manual: 79-200 Series Servo Valves
• Desenho de instalação: 79-200 Series Servo Valve
• Visão geral da linha de produtos: Servoválvulas com realimentação mecânica (Overview)
• Ficha técnica: Three Keys to Specifying Long‑Lived Servo Valves (Overview)
• Whitepaper: Designing Long‑Lived Servo Valves

Características / especificações técnicas

• Tipo: Válvulas servo de controlo de caudal em três estágios
• Caudal nominal: 400–1000 l/min
• Caudais padrão: 400, 800, 1000 l/min
• Pressão máxima de operação: 210 / 310 / 350 bar
• Resposta a degrau 100%: 6–15 ms
• Resposta em frequência: 55–110 Hz
• Sinal elétrico nominal: 8–50 mA (padrão 15 ou 40 mA)
• Peso: 16,1 kg
