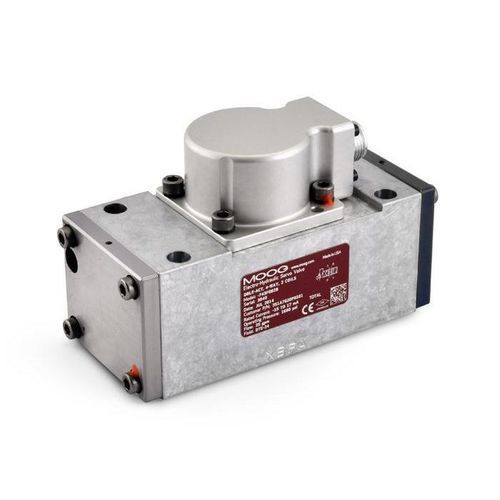

Válvula direcional hidráulica spool 743

tipo poppetde ação indiretaeletro-hidráulica

Descrição
As válvulas das séries 743 e 744 da Moog possuem um design simples e robusto para operação confiável e de longa duração. Entre as características de projeto destacam-se um filtro de primeira etapa substituível no local e um ajuste interno de ponto zero que atua como proteção elétrica em caso de falha. As válvulas têm aprovação FM para locais não perigosos e são utilizadas principalmente em turbinas a vapor.

Características

• Válvula de retroalimentação mecânica em 2 estágios para controlo de caudal
• Estágio piloto de bocal‑palheta para alta resolução e baixa histerese
• Elevadas forças de acionamento da bobina e construção robusta para longa vida útil
• Versão intrinsecamente segura disponível para aplicações que exigem certificação para ambientes potencialmente perigosos
• Configuração piloto opcional de 3 bobinas para proteção adicional contra falha de bobina
• Filtro do estágio piloto substituível no local
• Métodos failsafe opcionais garantem movimento previsível do atuador em perda de sinal
• Projetada para cumprir todos os requisitos da especificação General Electric 351A7620

Especificações
Especificações
Dados hidráulicos
Vazão nominal* | 743: 75 a 95 l/min | 744: 190 a 400 l/min
Configurações padrão | 743: 95 l/min | 744: 190, 265 l/min
Pressão máxima de operação | 743: 210 bar | 744: 210 bar
Dados de desempenho
Resposta a 100% de degrau** | 743: 25 ms | 744: 110 a 170 ms
Resposta em frequência*** | 743: 45 Hz | 744: 7 Hz
Dados elétricos
Sinal nominal**** | 743: 8 a 60 mA | 744: 17 a 96 mA
Configurações padrão | 743: 16, 48 mA | 744: 17, 34,5, 96 mA
Dados físicos
Tamanho (padrão de montagem) | 743 & 744: padrão Moog
Peso | 743: 1,54 kg | 744: 8,38 kg
Opções adicionais | 743: intrinsecamente seguro, ajuste magnético de ponto zero, tampa de motor ventilada, polaridade invertida | 744: opções adicionais disponíveis

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil

Características / Especificações técnicas

• Tipo: válvula servo mecânica de retroalimentação em 2 estágios (séries 743 e 744)
• Vazão nominal: 743: 75–95 l/min; 744: 190–400 l/min
• Configurações de vazão padrão: 95 l/min (743); 190, 265 l/min (744)
• Pressão máxima de operação: 210 bar (ambas as séries)
• Resposta 100% de degrau: 743: 25 ms; 744: 110–170 ms
• Resposta em frequência: 743: 45 Hz; 744: 7 Hz
• Sinal nominal: 743: 8–60 mA; 744: 17–96 mA
• Peso: 743: 1,54 kg; 744: 8,38 kg
• Opções: versão intrinsecamente segura, ajuste magnético de ponto zero, tampa de motor ventilada, polaridade invertida, configuração piloto opcional de 3 bobinas, métodos failsafe
