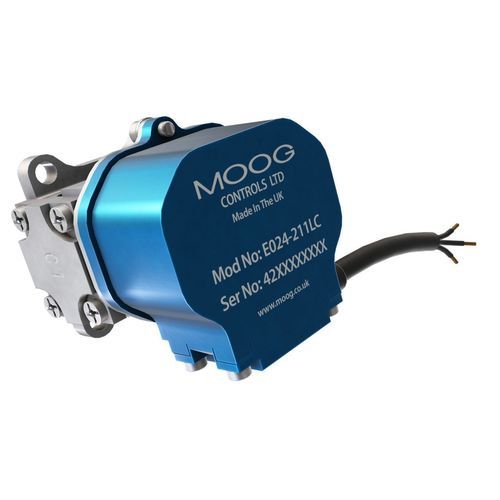

Válvula direcional hidráulica spool E024

de controle elétricoacionada por solenoideeletro-hidráulica

Visão geral
A 24 Series da Moog é a servoválvula nozzle‑flapper mais pequena e leve da sua categoria, projetada para aplicações de alto desempenho onde peso, tamanho e rapidez de resposta são críticos. A 24 Series é utilizada em sistemas de controlo de motorsport e aeroespacial quando é necessário controlo hidráulico rápido e repetível. Suporta choques até 50 g e temperaturas de operação até 135 °C.

Características

• Projeto ultraleve — peso: 95 g (3,35 oz).
• Formato compacto — significativamente menor que as variantes da série Moog E030, facilitando a integração em espaços reduzidos.
• Alto desempenho de fluxo — até 7,5 l/min (1,98 USg/min) para atuação rápida.
• Confiabilidade comprovada na indústria aeroespacial — desenvolvida a partir da tecnologia de servoválvula E030 da Moog usada em comandos de voo.
• Controlo rápido e preciso — resposta rápida e elevada repetibilidade para controlo de posição, pressão e força.
• Baixo sinal de entrada — sinal nominal de 10 mA permitindo integração eficiente do sistema (compatibilidade ECU F1 em motorsport).

Especificações
Dados hidráulicos
Vazão nominal*: 0,3 a 7,5 l/min (0,1 a 2,0 USg/min)
Configurações padrão: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min (0,1, 0,3, 0,4, 0,5, 1,0, 1,3, 2,0 USg/min)
Pressão máxima de serviço: 280 bar (4.061 psi)

Dados de desempenho
Resposta ao degrau 100%**: 1,8 ms
Resposta em frequência***: até 400 Hz (a 90° de defasagem)

Dados elétricos
Sinal nominal****: 10 mA (configurações padrão)

Dados físicos
Tamanho (padrão de montagem): padrão Moog
Peso: 95 g (3,35 oz)
Opções adicionais: High Efficiency, Vented Motor Cap, Logic

* @ ∆p 70 bar (1.000 psi) ** Resposta a 3.000 psi de pressão do sistema *** a 90° de defasagem **** Bobinas em paralelo

Especificações técnicas

• Série / Modelo: 24 Series (E024)
• Faixa de vazão nominal: 0,3–7,5 l/min (0,1–2,0 USg/min)
• Opções de vazão padrão: 0,3, 0,4, 1,0, 1,5, 2,0, 3,8, 5,0, 7,5 l/min
• Pressão máxima de serviço: 280 bar (4.061 psi)
• Resposta 100% ao degrau: 1,8 ms (medida nas condições especificadas)
• Resposta em frequência: até 400 Hz (a 90° de defasagem)
• Sinal elétrico nominal: 10 mA (bobinas em paralelo)
• Tamanho / montagem: padrão de montagem Moog
• Peso: 95 g (3,35 oz)
• Capacidades ambientais: resistência a choques até 50 g; temperatura de operação até 135 °C
• Opções disponíveis: High Efficiency, Vented Motor Cap, Logic
