Válvula direcional hidráulica spool 761
de controle elétricoacionada por solenoidede ação indireta

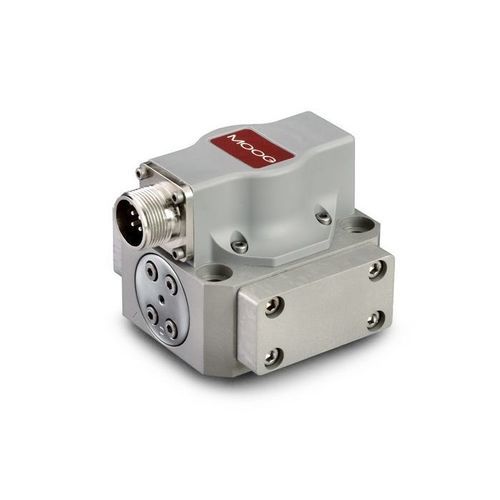

Válvula direcional hidráulica spool - 761 - Moog GmbH - Niederlassung Memmingen - de controle elétrico / acionada por solenoide / de ação indireta
Válvula direcional hidráulica spool - 761 - Moog GmbH - Niederlassung Memmingen - de controle elétrico / acionada por solenoide / de ação indireta
Válvula direcional hidráulica spool - 761 - Moog GmbH - Niederlassung Memmingen - de controle elétrico / acionada por solenoide / de ação indireta - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo
spool
Acionamento
de controle elétrico, eletro-hidráulica, acionada por solenoide, de ação indireta
Orifícios/posições
de 4 vias, de 3 vias
Outras características
compacta, de alumínio, em aço
Pressão

315 bar, 350 bar
(4.568,69 psi, 5.076,32 psi)

Fluxo

MÍN: 0,5 l/min
(0,1 us gal/min)

MÁX: 75 l/min
(19,8 us gal/min)

Descrição

Descrição do produto

As válvulas servo da série 761 para controlo de caudal são válvulas do tipo estrangulamento para aplicações de 3 vias e preferencialmente 4 vias. Apresentam um design potente de 2 estágios que cobre uma gama de caudal nominal de 0,5 a 75 l/min (0,125 a 19,5 gpm) com queda de pressão de 35 bar por êmbolo de comando. O design é simples e robusto para operação fiável e duradoura. O estágio piloto utiliza um motor de binário de bocal‑palheta simétrico.

Características

  • Válvula servo de 2 estágios com realimentação mecânica (MFB)
  • Tecnologia piloto bocal‑palheta que proporciona alta dinâmica, elevada resolução e baixa histerese
  • Elevadas forças da bobina e design robusto asseguram longa vida útil
  • Envelope compacto adequado a instalações com espaço limitado
  • Versões intrinsecamente seguras (761K) disponíveis para utilização certificada em ambientes potencialmente perigosos


Especificações

Dados hidráulicos
Caudal nominal*: 0,5 a 75 l/min
Configurações padrão: 4, 10, 19, 38, 63 l/min
Pressão máxima de serviço: Corpo em alumínio: 315 bar; Corpo em aço: 350 bar

Dados de desempenho
Resposta 100% degrau**: <4 a <16 ms

Dados elétricos
Sinal nominal***: 8 a 200 mA

Dados físicos
Padrão de montagem: Tamanho 04 (ISO 10372-04-04-0-92)
Peso: 1,0 a 1,7 kg
Opções adicionais: Alta pré‑tensão de ponto zero, ajuste magnético de zero, condensador de motor ventilado, ajuste BSA especial, fiação interna paralela, polaridade invertida, resposta muito alta

* @ Δp 70 bar (1 000 psi)
** Resposta a 3 000 psi de pressão do sistema
*** Bobina única

Características / Especificações técnicas

  • Design de 2 estágios com realimentação mecânica (MFB)
  • Intervalo de caudal nominal: 0,5–75 l/min
  • Caudais padrão típicos: 4, 10, 19, 38, 63 l/min
  • Pressão máxima de serviço: Alumínio 315 bar, Aço 350 bar
  • Tempo de resposta (100% step): <4 a <16 ms (dependendo da pressão do sistema)
  • Sinal elétrico nominal: 8–200 mA
  • Tamanho de montagem: Tamanho 04 (ISO 10372-04-04-0-92)
  • Peso: 1,0–1,7 kg
  • Opções: Versões intrinsecamente seguras (761K) e várias opções de ajuste/zero e fiação
