Válvula direcional hidráulica spool D661
de acionamento hidráulicode ação indiretaeletro-hidráulica

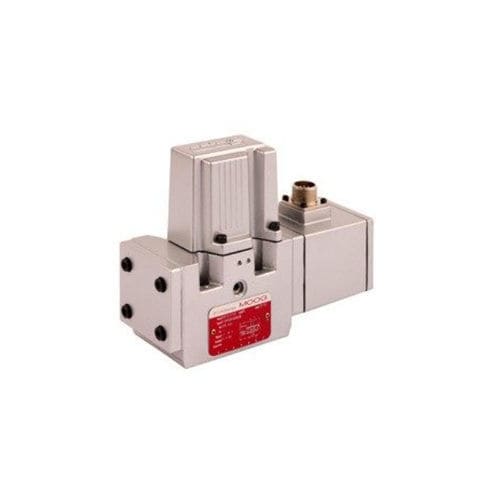

Válvula direcional hidráulica spool - D661 - Moog GmbH - Niederlassung Memmingen - de acionamento hidráulico / de ação indireta / eletro-hidráulica
Válvula direcional hidráulica spool - D661 - Moog GmbH - Niederlassung Memmingen - de acionamento hidráulico / de ação indireta / eletro-hidráulica
Guardar nos favoritos
Comparar

Características

Tipo
spool
Acionamento
eletro-hidráulica, de ação indireta, de acionamento hidráulico
Outras características
proporcional, de alto fluxo
Pressão

210 bar, 350 bar
(3.045,79 psi, 5.076,32 psi)

Fluxo

MÍN: 20 l/min
(5,3 us gal/min)

MÁX: 250 l/min
(66 us gal/min)

Descrição

Visão geral do produto
As válvulas Moog da série D661 são válvulas servo pilotadas hidraulicamente com eletrónica integrada e interface analógica. As D661 utilizam êmbolos que deslizam numa camisa e são pilotadas hidraulicamente. Este projeto proporciona maior precisão e excelentes características estáticas e dinâmicas. As válvulas foram concebidas para aplicações exigentes e oferecem elevado desempenho dinâmico.

Características
  • Válvula de 2 estágios com piloto ServoJet® robusto
  • Corpo da válvula otimizado para alto caudal nominal
  • Projeto melhorado do piloto ServoJet® para excelente resposta dinâmica
  • Diversas opções fail‑safe disponíveis para adaptação à aplicação


Especificações
Especificações — D661
Função — Controlo de caudal
Montagem — ISO 4401 Size 05 (NG10)
Dados hidráulicos — Caudal nominal a ΔpN (Δ35 bar por aresta): 20 a 200 l/min
Dados hidráulicos — Caudal máx.: 250 l/min
Dados hidráulicos — Pressão máxima de serviço Portos P, A, B: 350 bar
Dados hidráulicos — Pressão máxima de serviço Porto T com Y interno: 210 bar
Dados hidráulicos — Pressão máxima de serviço Porto T com Y externo: 350 bar
Resposta ao degrau 0–100% — 6,5 a 18 ms
Dados elétricos — Tensão de alimentação: 24 VDC (18 a 32 VDC)
Dados elétricos — Opções de sinal nominais: ±10 V e ±10 mA
Dados elétricos — Interface elétrica: 6+PE

Dados técnicos / Especificações
  • Modelo / Série: D661
  • Tipo de válvula: 2 estágios, pilotada hidraulicamente com piloto ServoJet®
  • Função: Controlo de caudal
  • Padrão de montagem: ISO 4401 Size 05 (NG10)
  • Caudal nominal a ΔpN (Δ35 bar por aresta): 20–200 l/min
  • Caudal máx.: 250 l/min
  • Pressão máxima de serviço (Portos P, A, B): 350 bar
  • Pressão máxima de serviço (Porto T com Y interno): 210 bar
  • Pressão máxima de serviço (Porto T com Y externo): 350 bar
  • Resposta ao degrau (0–100%): 6,5–18 ms
  • Tensão de alimentação: 24 V DC (intervalo 18–32 V DC)
  • Opções de sinal nominais: ±10 V e ±10 mA
  • Interface elétrica: 6+PE
