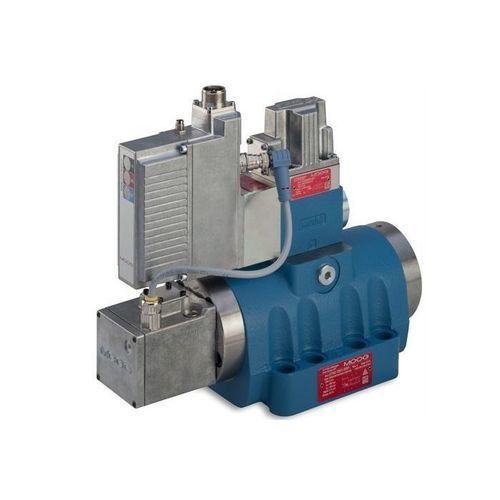

Válvula direcional hidráulica spool D79x

de acionamento hidráulicode ação indiretacom FieldBus

Descrição do produto
A série de servoválvulas D79x da Moog são servoválvulas pilotadas hidraulicamente, de três estágios, com eletrônica integrada e interface analógica. O projeto com pistão em bucha permite caudais mais elevados mantendo desempenho dinâmico muito alto. A série está disponível em dois tamanhos (D791, D792) e em várias variantes funcionais (caudal, pressão, p/Q, controlo de eixo para posição, velocidade, força). Projetada para aplicações industriais exigentes que requerem resposta rápida e elevado caudal.

Características

• Projeto de válvula em 3 estágios para alta dinâmica
• Realimentação de posição elétrica (LVDT) — sem desgaste
• Eletrónica integrada com proteção contra inversão de polaridade
• Opcional: alimentação e retorno de piloto externos através de portas X e Y adicionais no corpo da válvula
• Baixo limiar e baixa histerese; excelente estabilidade no zero

Especificações

• Série: D79x (D791, D792)
• Projeto da válvula: 3 estágios; pistão em bucha, pilotada hidraulicamente
• Funções: caudal (Q), pressão (p), p/Q, controlo de eixo (posição, velocidade, força)
• Caudal nominal a ΔpN = 35 bar por orifício: D791 = 100–250 l/min; D792 = 400–1000 l/min
• Caudal máx.: D791 = 250 l/min; D792 = 1100 l/min
• Pressão máx. de operação: Portos P, A, B = 350 bar; Porto T com Y interno = 70 bar; Porto T com Y externo = 350 bar
• Tempo de resposta degrau 0–100%: D791 = 3–10 ms; D792 = 4–12 ms
• Alimentação elétrica: 24 V DC (intervalo 18–32 V DC)
• Opções de sinal: ±10 V, ±10 mA, 4–20 mA
• Interfaces elétricas: 6+PE e 11+PE
• Opções: interface Fieldbus, entradas analógicas adicionais para sensores
• Características principais: realimentação de posição LVDT (sem desgaste), eletrónica integrada com proteção contra inversão de polaridade, baixa histerese e excelente estabilidade no zero

Recursos / Documentos disponíveis
Catálogos e folhas de dados disponíveis (ver documentos).
