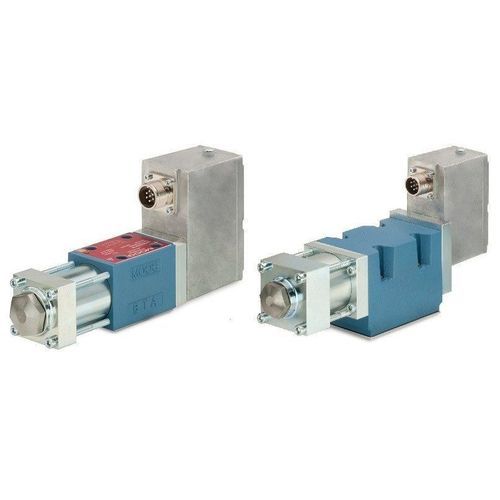

Válvula direcional hidráulica spool D633

de controle elétricode ação diretaproporcional

Descrição do produto
As válvulas Moog das séries D633 e D634 são servoválvulas de atuação direta com eletrónica integrada e interfaces analógicas. As servoválvulas utilizam um acionamento direto por motor linear de íman permanente que desloca diretamente o obturador, tornando desnecessário o óleo piloto. Estão disponíveis nas dimensões nominais 03 (D633) e 05 (D634) segundo ISO 4401. Projetadas para aplicações industriais exigentes, as válvulas oferecem flexibilidade funcional, dinâmica independente da pressão, elevada força de controlo e baixo consumo de corrente.

Características

• Acionamento direto por motor linear de íman permanente: não é necessário óleo piloto
• Motor de força linear com ampla faixa de forças (alarga os limites operacionais): sem limitação de caudal
• Construção de acionamento direto: desempenho dinâmico independente da pressão
• Baixo consumo de corrente no e perto do ponto nulo hidráulico
• O obturador fica centrado por mola em caso de falha de alimentação: o atuador permanece em repouso

Especificações (dados tabulares)
Colunas: D633 | D634
Função: Caudal | Caudal
Padrão de montagem: ISO 4401 dimensão 03 (NG6) | ISO 4401 dimensão 05 (NG10)
Dados hidráulicos:
Caudal nominal a ∆pN 35 bar por bordo de comando: até 40 l/min | até 100 l/min
Caudal máx.: 75 l/min | 180 l/min
Pressão máxima de serviço: Porta P, A, B = 350 bar; Porta T sem Y = 50 bar; Porta T com Y = 350 bar
Resposta ao degrau 0–100 %: 12 ms | 20 ms
Dados elétricos:
Tensão de alimentação: 24 V DC (18–32 V DC)
Opções de sinal nominal: +/-10 V, +/-10 mA e 4–20 mA
Interface elétrica: 6 + PE

Características / Especificações técnicas

• Acionamento direto com motor linear de íman permanente
• Dimensões nominais disponíveis: ISO 4401 dimensão 03 (NG6) para D633 e dimensão 05 (NG10) para D634
• Caudal nominal (∆pN 35 bar): D633 até 40 l/min, D634 até 100 l/min
• Caudal máx.: D633 75 l/min, D634 180 l/min
• Pressão máxima de serviço: P, A, B = 350 bar; T sem Y = 50 bar; T com Y = 350 bar
• Resposta ao degrau 0–100 %: D633 = 12 ms, D634 = 20 ms
• Tensão de alimentação: 24 V DC (intervalo 18–32 V DC)
• Opções de sinal nominal: +/-10 V, +/-10 mA, 4–20 mA
• Interface elétrica: 6 + PE
