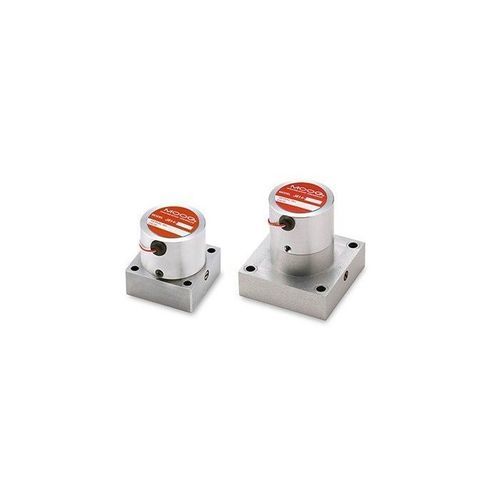

Válvula direcional pneumática spool J814

de acionamento pneumáticode acionamento pneumáticopneumática

Visão geral do produto
As válvulas servo pneumáticas da série J814 são válvulas servo pneumáticas de 3 e 4 vias, sensíveis e precisas, destinadas ao controle de pressão/potência, controle de vibração e controle de posição em sistemas pneumáticos. As versões de 3 vias também podem ser utilizadas em aplicações com vácuo.

As válvulas de 3 vias são de estágio único e estão disponíveis em versões padrão e de alto fluxo. O tipo padrão tem vazão nominal de 1 ～ 50 NL/min com queda de pressão na válvula de 0,5 MPa; a versão de alto fluxo alcança até 200 NL/min. Um par de bicos e uma palheta são acionados por um motor de torque com folgas de ar, proporcionando um design simples e durável para confiabilidade a longo prazo.

As válvulas de 4 vias possuem um orifício a montante de cada bico, fornecendo duas portas de controle. Essas válvulas de estágio único têm vazão nominal de 1 ～ 14 NL/min com queda de pressão na válvula de 0,5 MPa.

Características

• Projeto de bico–palheta de estágio único com motor de torque
• Alta resolução e baixa histerese
• Compacta e leve
• Baixo consumo de energia
• Resposta rápida para melhorar o desempenho de controle
• Design durável e de longa vida sem superfícies deslizantes

Especificações
Item — J814 (tipo 3 vias) — J814 (tipo 4 vias)
Vazão nominal (@ queda de pressão da válvula 500 kPa) — 1 ～ 50 NL/min — 1 ～ 14 NL/min
Pressão nominal — 1.000 kPa — 1.000 kPa
Faixa de pressão controlada — 0 ～ 1.000 kPa — 0 ～ 1.000 kPa
Resistência à pressão do lado de suprimento — 1.500 kPa — 1.500 kPa
Resistência à pressão do lado de retorno — 1.500 kPa — 1.500 kPa
Corrente nominal — 0 ～ 100 mA — ±100 mA
Histerese — ≦3,0 % — ≦3,0 %
Faixa de temperatura de operação — −10 - 60 ℃ — −10 - 60 ℃
Tipos de fluido — Ar comprimido — Ar comprimido
Massa — Aproximadamente 400 g — Aproximadamente 400 g

Válvulas de alto fluxo com vazão nominal de até 200 NL/min estão disponíveis.
