Válvula direcional hidráulica spool 631
de controle elétricode ação indiretaeletro-hidráulica

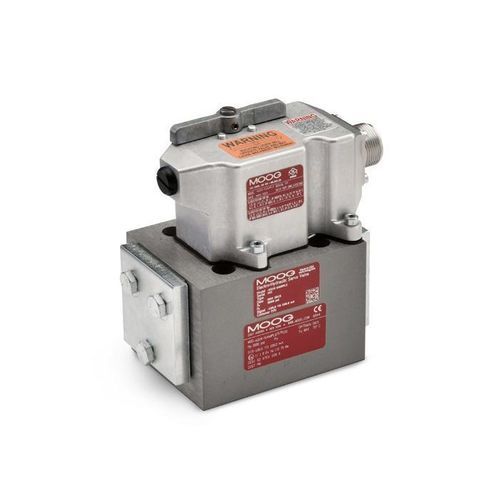

Válvula direcional hidráulica spool - 631 - Moog GmbH - Niederlassung Memmingen - de controle elétrico / de ação indireta / eletro-hidráulica
Válvula direcional hidráulica spool - 631 - Moog GmbH - Niederlassung Memmingen - de controle elétrico / de ação indireta / eletro-hidráulica
Válvula direcional hidráulica spool - 631 - Moog GmbH - Niederlassung Memmingen - de controle elétrico / de ação indireta / eletro-hidráulica - imagem - 2
Guardar nos favoritos
Comparar

Características

Tipo
spool
Acionamento
de controle elétrico, eletro-hidráulica, de ação indireta
Outras características
compacta
Pressão

210 bar, 310 bar, 350 bar
(3.045,79 psi, 4.496,17 psi, 5.076,32 psi)

Fluxo

MÁX: 78 l/min
(20,6 us gal/min)

MÍN: 3,8 l/min
(1 us gal/min)

Descrição

Visão geral do produto
A série 631 da Moog reúne servoválvulas de controlo de caudal comprovadas, concebidas para máquinas que exigem alto desempenho, estabilidade e precisão. Estas servoválvulas com realimentação mecânica (MFB) utilizam uma arquitetura robusta de 2 estágios, cobrindo caudais nominais de 3,8 a 78 l/min, com configurações padrão típicas de 5–75 l/min.

Características
  • Servoválvula de controlo de caudal a 2 estágios com realimentação mecânica (MFB)
  • Estágio piloto de duplo bocal de baixa fricção para alta resolução e baixa histerese
  • Corpo compacto adequado a várias instalações de máquinas
  • 5.º porto configurável no local para alimentação piloto separada
  • Filtro de disco da primeira etapa substituível no local para manutenção simplificada
  • Opções fail-safe integradas para reduzir o número de componentes


Especificações
Dados hidráulicos
Caudal nominal*: 3,8 a 78 l/min
Configurações padrão: 5, 10, 20, 40, 60, 75 l/min
Pressão máxima de funcionamento: 210, 310 ou 350 bar

Dados de desempenho
Resposta ao degrau 100%**: 18 ms
Resposta em frequência***: 75 Hz

Dados elétricos
Sinal nominal****: 30 a 150 mA
Configurações padrão: 30, 100 mA

Dados físicos
Tamanho (padrão de montagem): Tamanho 05 (ISO 4401-05-05-0-94)
Peso: 2,2 kg

Mais opções
Intrinsecamente seguro, tampa ventilada do motor, sobreposição manual, polaridade invertida

Notas
* @ ∆p 70 bar (1,000 psi); ** Resposta a 3,000 psi de pressão do sistema; *** a 90° de defasagem; **** Bobina única

Características técnicas
  • Série: 631
  • Intervalo de caudal nominal: 3,8 a 78 l/min (configurações padrão: 5–75 l/min)
  • Pressão máxima de funcionamento: 210 / 310 / 350 bar
  • Resposta ao degrau 100%: 18 ms
  • Resposta em frequência: 75 Hz
  • Sinal elétrico nominal: 30–150 mA (padrão: 30, 100 mA)
  • Tamanho de montagem: ISO 4401-05-05-0-94 (Tamanho 05)
  • Peso: aprox. 2,2 kg
  • Opções: intrinsecamente seguro, tampa ventilada do motor, sobreposição manual, polaridade invertida
