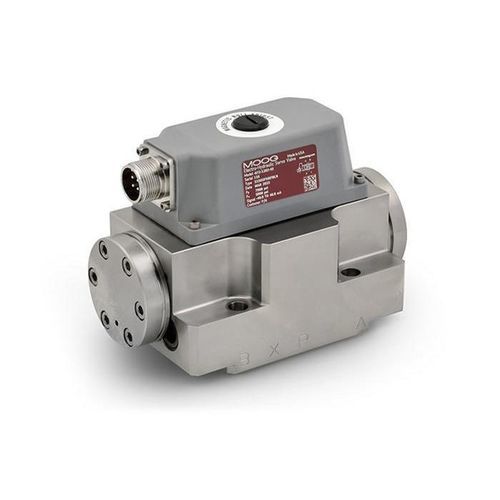

Válvula direcional hidráulica spool 72

tipo poppetde controle elétricode ação indireta

Visão geral do produto
As servo-válvulas de regulação de caudal Série 72 são válvulas de estrangulamento para aplicações de 3 vias e preferencialmente 4 vias. Apresentam um projeto em dois estágios que cobre uma faixa de caudal nominal de 95 a 225 l/min (25 a 60 gpm) a ∆p 35 bar (500 psi) por sede do carreto. O estágio de saída é um carreto fechado de 4 vias. O estágio piloto é um duplo bico simétrico e aleta acionado por um motor de torque seco com duplo gap de ar. O feedback mecânico da posição do carreto é fornecido por uma mola em balanço.

Características

• Servo-válvula de regulação de caudal em 2 estágios com feedback mecânico (MFB)
• Estágio piloto de duplo bico de baixa fricção para alta dinâmica, alta resolução e baixa histerese
• Elevadas forças de accionamento da bobina e construção robusta para longa vida útil
• Motor de torque seco
• 5.º porto opcional para alimentação piloto separada
• Modelos disponíveis com ou sem filtro
• Filtro do primeiro estágio substituível no local para manutenção simplificada

Especificações
Dados hidráulicos e de desempenho detalhados abaixo.

• Caudal nominal*: 95 a 225 l/min
• Configurações padrão de caudal: 95, 150, 225 l/min
• Pressão máxima de serviço: 210, 350 ou 490 bar
• Resposta a degrau 100%**: 11 a 33 ms
• Resposta em frequência***: 80 a 85 Hz
• Sinal elétrico nominal****: 8 a 200 mA (configurações padrão: 8, 15, 40 mA)
• Tamanho (padrão de montagem): Tamanho 6 (ISO 10372-06-05-0-92)
• Peso: corpo em aço 7,26 kg; corpo em alumínio 3,52 kg
• Projeto: 2 estágios, carreto fechado 4 vias; estágio piloto duplo bico e aleta simétrico; motor de torque seco; feedback mecânico por mola em balanço
• Opções: intrinsecamente seguro, alta pré-carga nula, ajuste magnético do ponto zero, polaridade invertida, bobinas para alta temperatura, ganho duplo

Notas adicionais
* @ Δp 35 bar (500 psi)/sede do carreto
** Resposta à pressão do sistema de 3,000 psi
*** a 90° de defasagem
**** Bobina única
