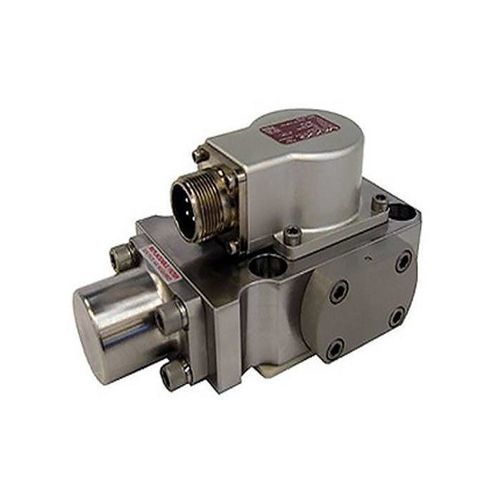

Válvula direcional hidráulica spool 730

pilotoeletro-hidráulica

Visão geral do produto
A Série 730 da Moog é uma válvula servo de controle de vazão em 2 estágios com realimentação mecânica (MFB) projetada para sistemas eletrohidráulicos de posição, velocidade, pressão ou força que exigem alta resposta dinâmica, estabilidade e precisão. O estágio piloto de bocal‑palheta oferece alta resolução e baixa histerese, adequado para controle em malha fechada em aplicações industriais.

Características

• Controle de vazão em 2 estágios com realimentação mecânica (MFB)
• Estágio piloto bocal‑palheta para alta dinâmica, alta resolução e baixa histerese
• Altas forças de bobina e construção robusta para maior vida útil
• Versão de alta pressão disponível para operação contínua até 8.000 psig
• Versão intrinsecamente segura disponível para certificação em áreas perigosas
• Conexões opcionais X‑Port (alimentação piloto externa) e Y‑Port (retorno)

Especificações

• Dados hidráulicos — Vazão nominal*: 4 a 66 l/min
• Configurações padrão de vazão: 4, 10, 19, 38, 57 l/min
• Pressão máxima de funcionamento: 210, 275, 350 ou 550 bar
• Desempenho — Resposta 100% degrau**: 7 a 16 ms
• Resposta em frequência***: 110 a 185 Hz
• Dados elétricos — Sinal nominal****: 8 a 100 mA
• Configurações elétricas padrão: 15 mA, 40 mA
• Dados físicos — Tamanho de montagem: Tamanho 4 (ISO 10372-04-04-0-92)
• Peso: 1,0 kg
• Opções: Intrinsecamente seguro, equilíbrio magnético, polaridade invertida, X‑Port e Y‑Port opcionais

Observações

• * @ ∆p 70 bar (1,000 psi)
• ** Medido a 3,000 psi de pressão do sistema
• *** a 90° de defasagem
• **** Bobina simples
