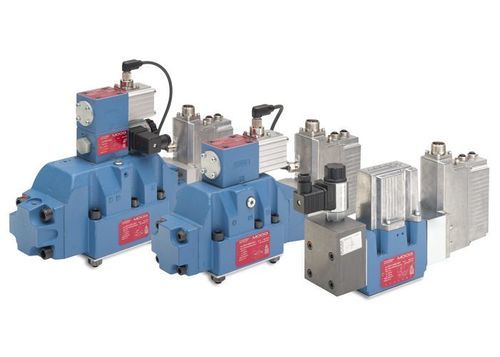

Válvula direcional hidráulica spool D636K

de acionamento hidráulicode ação indiretaproporcional

Descrição do produto
As válvulas Moog da série D67x são válvulas proporcionais pilotadas hidraulicamente com eletrónica integrada e interface fieldbus opcional. Os pistões estão montados diretamente no corpo da válvula e são pilotados hidraulicamente, permitindo caudais substancialmente superiores e várias opções failsafe. Como pilotagem são utilizados ServoJet e miniDDV, oferecendo flexibilidade para adaptar o princípio de pilotagem à aplicação. As válvulas estão disponíveis em execuções de duas e três etapas nas dimensões 05, 07, 08 e 10. Em conjunto com a eletrónica digital e as interfaces fieldbus opcionais, a série D67x é adequada para linhas de produção industriais e para bancos de ensaio e medição.

Características

• Design otimizado do corpo da válvula para elevado caudal nominal
• Eletrónica digital integrada para elevada flexibilidade
• Estágios de pilotagem opcionais (DDV ou ServoJet®) para adaptação à aplicação
• Excelente resposta dinâmica através de estágios de pilotagem melhorados
• Diferentes opções failsafe disponíveis para adequação à aplicação

Especificações (visão geral)
Especificações | D671 | D672 | D673 | D674 | D675
Funções | Caudal, Pressão, Caudal e Pressão (p/Q), Eixo (Posição, Velocidade, Força) | Caudal, Pressão, Caudal e Pressão (p/Q), Eixo (Posição, Velocidade, Força) | Caudal, Pressão, Caudal e Pressão (p/Q), Eixo (Posição, Velocidade, Força) | Caudal, Pressão, Caudal e Pressão (p/Q), Eixo (Posição, Velocidade, Força) | Caudal, Pressão, Caudal e Pressão (p/Q), Eixo (Posição, Velocidade, Força)
Padrão de montagem | ISO 4401 dimensão 05 (NG10) | ISO 4401 dimensão 07 (NG16) | ISO 4401 dimensão 08 (NG25) | ISO 4401 dimensão 08 (NG25+) | ISO 4401 dimensão 10 (NG32)

Dados hidráulicos
Caudal nominal a ∆pN 5 bar por orifício de controlo | 30 a 80 l/min | 150 a 250 l/min | 350 l/min | 550 l/min | 1000 a 1500 l/min
Caudal máx. | 180 l/min | 600 l/min | 1500 l/min | 1500 l/min | 3600 l/min
Pressão máxima de serviço | Portos P, A, B - 350 bar (Porto T depende do piloto; Porto T com Y externo - 350 bar)
Tempo de resposta para degrau 0 a 100 % | 10 a 28 ms | 10 a 44 ms | 13 a 35 ms | 14 a 44 ms | 10 a 43 ms

Dados elétricos
Tensão de alimentação | 24 V DC (18 a 32 V DC)
Opções de sinal nominal | +/-10 V, +/-10 mA e 4 a 20 mA
Interfaces elétricas | 6+PE, 11+PE

Recursos (documentação disponível)

• Catálogo - D671-D672-D673-D674-D675 Series Proportional Valves
• Manual do utilizador - Instruções de montagem e comissionamento para as séries D670/1/2/3/4/5 - Válvulas proporcionais e servoválvulas

Especificações técnicas / dados-chave

• Válvulas proporcionais pilotadas hidraulicamente com eletrónica integrada e interface fieldbus opcional
• Dimensões disponíveis: 05 (NG10), 07 (NG16), 08 (NG25 / NG25+), 10 (NG32)
• Caudais nominais dependendo do tipo: 30–80 l/min até 1000–1500 l/min
• Caudais máximos: 180 l/min a 3600 l/min (dependendo do tipo)
• Pressão máx. de serviço P/A/B: 350 bar; Porto T depende do piloto ou 350 bar com solução externa
• Tempo de resposta (0–100%): tip. 10–44 ms dependendo do tipo
• Tensão de alimentação: 24 V DC (18–32 V DC)
• Opções de sinal nominal: +/-10 V, +/-10 mA, 4–20 mA
• Interfaces elétricas: 6+PE, 11+PE
• Opções: interface fieldbus, entradas analógicas adicionais para sensores, várias opções failsafe
