Válvula direcional hidráulica spool D636

de controle elétricode ação diretaproporcional

Visão geral

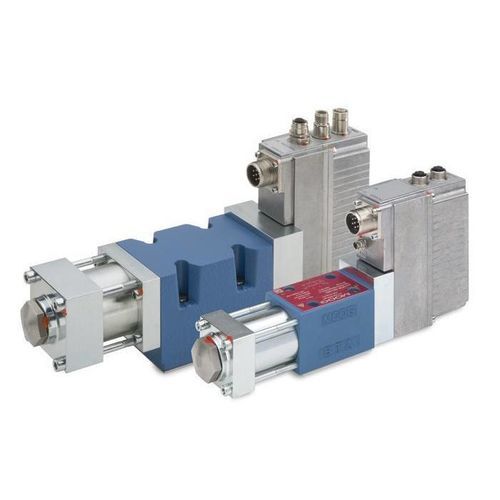

As servoválvulas Moog D636 e D637 são servoválvulas de atuação direta com eletrónica de amplificação e controlo integrada e interface fieldbus opcional. Utilizam um motor linear de íman permanente que desloca diretamente o êmbolo, eliminando a necessidade de óleo de pilotagem. Estão disponíveis segundo ISO 4401 nas dimensões NG6 (D636) e NG10 (D637) e destinam-se a aplicações industriais exigentes que requerem dinâmica independente da pressão, elevada força de atuação e baixo consumo elétrico próximo do ponto hidráulico nulo.

Características

• Acionamento direto com motor linear de íman permanente — sem necessidade de óleo de pilotagem
• Resposta dinâmica independente da pressão
• Motor linear de alta força — capacidade de caudal sem limitações
• Baixo consumo de corrente em ou perto do ponto hidráulico nulo
• Êmbolo centrado por mola em caso de falta de alimentação — atuador permanece na posição
• Eletrónica de amplificação e controlo integrada para elevada flexibilidade funcional

Especificações
Funções: caudal, pressão, caudal & pressão (p/Q), caudal compensado por pressão, controlo de eixo (posição, velocidade, força)
Padrão de fixação: ISO 4401 tamanho 03 (NG6) | ISO 4401 tamanho 05 (NG10)

Dados hidráulicos
Caudal nominal a ΔpN = 35 bar por orifício: D636 até 40 l/min | D637 até 100 l/min
Caudal máximo: D636 75 l/min | D637 180 l/min
Pressão máxima de serviço: portas P, A, B — 350 bar
Porta T sem Y — 50 bar
Porta T com Y — D636: 350 bar | D637: 210 bar
Tempo de resposta a degrau (0–100%): D636 8 ms | D637 14 ms

Dados elétricos
Tensão de alimentação: 24 V CC (18 a 32 V CC)
Opções de sinal: ±10 V, ±10 mA, 4–20 mA
Conectores elétricos: 6+PE, 11+PE

Opções

• Interface fieldbus
• Entradas analógicas adicionais para sensores

Características técnicas

• Modelo/Série: D636 (NG6) e D637 (NG10)
• Funções: caudal, pressão, p/Q, caudal compensado por pressão, controlo de eixo (posição, velocidade, força)
• Caudal nominal a ΔpN=35 bar por orifício: D636 até 40 l/min, D637 até 100 l/min
• Caudal máximo: D636 75 l/min, D637 180 l/min
• Pressão máxima: P/A/B 350 bar; Porta T sem Y 50 bar; Porta T com Y: D636 350 bar, D637 210 bar
• Tempo de resposta (0–100%): D636 8 ms, D637 14 ms
• Tensão de alimentação: 24 V CC (18–32 V CC)
• Opções de sinal: ±10 V, ±10 mA, 4–20 mA
• Interfaces elétricas: 6+PE e 11+PE
• Opções: interface fieldbus, entradas analógicas adicionais para sensores
