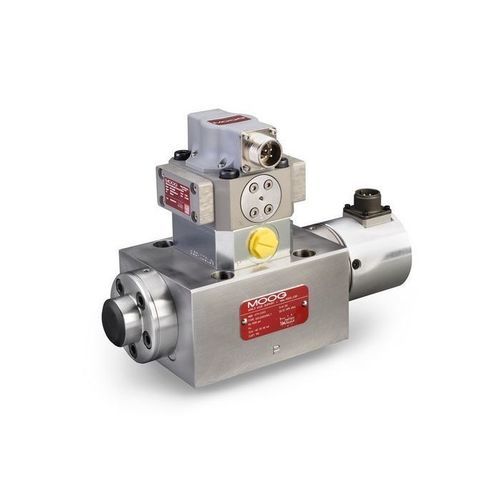

Válvula direcional hidráulica spool 79-100

pilotoeletro-hidráulica

Descrição do produto
As válvulas servo de controlo de caudal Moog série 79 são válvulas de estrangulamento para aplicações de 3 vias e, preferencialmente, 4 vias. Estas válvulas servo de 3 estágios foram concebidas para aplicações que exigem caudais elevados e elevada potência. As válvulas são adequadas para sistemas eletrohidráulicos de controlo de posição, velocidade, pressão ou força com elevados requisitos dinâmicos.

Características

• Válvulas servo de 3 estágios para aplicações que exigem caudais elevados e elevada potência
• Elevadas forças de acionamento da bobina e construção robusta para longa vida útil
• Realimentação eléctrica no êmbolo principal para baixa histerese e excelente linearidade
• Pontos de alimentação e retorno piloto externos opcionais

Especificações
Dados hidráulicos
Caudal nominal*: 115 a 225 l/min
Configurações padrão: 115, 225 l/min
Pressão máxima de serviço: 210, 310 ou 350 bar

Dados de desempenho
Resposta a degrau 100%**: 14 ms
Resposta em frequência***: 55 Hz

Dados eléctricos
Sinal nominal****: 20 a 50 mA
Configurações padrão: 15, 40 mA

Dados físicos
Tamanho (padrão de montagem): Tamanho 6 (ISO 10372-06-05-0-92)
Peso: 10,9 kg

Outras opções: Fiação interna em paralelo, polaridade invertida

Notas
* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil
