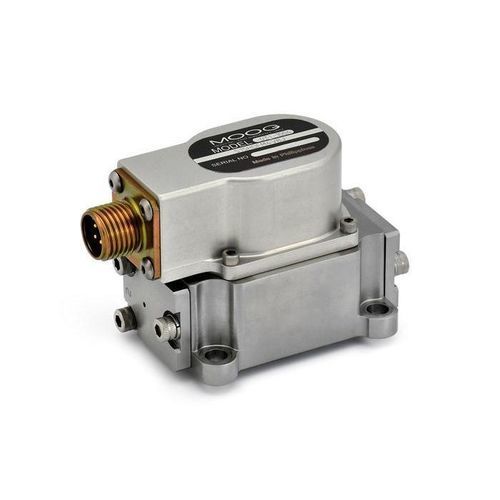

Válvula direcional hidráulica spool 31

tipo poppetde ação indiretaeletro-hidráulica

Descrição do produto
A Série 31 da Moog é uma servoválvula de duas etapas controlada por fluxo, com estágio piloto de duplo bocal e feedback mecânico, carcaça em aço inoxidável e motor de torque integrado alojado num compartimento selado ambientalmente. O design bocal-palheta proporciona alta resposta, estabilidade e precisão num conjunto compacto, adequado a aplicações que exigem controlo dinâmico rápido e regulação precisa. Comparada com a Série 30 de maior caudal, a Série 31 apresenta uma densidade de potência de quase 0,75 HP por oz. equivalente (9,3 HP no total). Estão disponíveis várias opções, incluindo tampas de motor ventiladas ou não ventiladas, versões pigtail para instalação simplificada, opções de abraçadeiras e conectores especiais.

Características

• Servoválvula de duas etapas controlada por fluxo com duplo bocal e feedback mecânico
• Estágio piloto de duplo bocal de baixa fricção para alta resolução e baixa histerese
• Concebida para ambientes exigentes com choques, vibrações e altas pressões
• Pacote ultracompacto e leve
• Resposta rápida para melhor controlabilidade
• Carcaça em aço inoxidável e motor de torque integrado em compartimento selado

Especificações
Dados hidráulicos
Caudal nominal*: 3,8 a 15,0 l/min
Configurações padrão: 3,8, 9,4, 15,0 l/min
Pressão máxima de funcionamento: 275 bar

Dados de desempenho
Resposta a 100% de degrau**: 2,5 ms
Resposta em frequência***: 200 Hz

Dados elétricos
Sinal de comando nominal****: 10 a 40 mA
Configurações padrão: 10, 20, 40 mA

Dados físicos
Tamanho (padrão de montagem): Size 2 (ISO 10372-02-02-0-92)
Peso: 370 g

Opções: tampa de motor ventilada, polaridade inversa, versões pigtail, conectores especiais, opções de abraçadeiras

* @ Δp 70 bar (1,000 psi)
** Response at 3,000 psi system pressure
*** at 90° phase lag
**** Single coil
