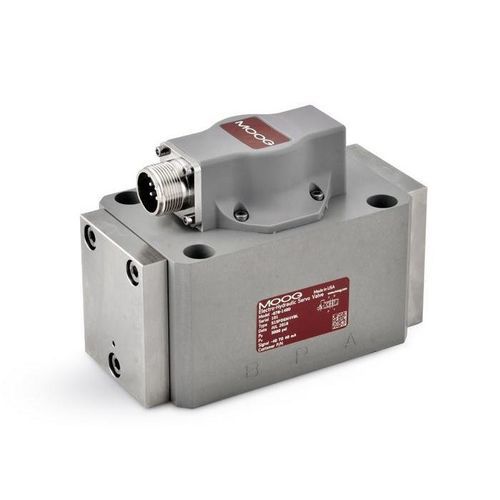

Válvula direcional hidráulica spool 78

de acionamento mecânicode controle elétricoacionada por solenoide

Visão geral
A série 78 da Moog faz parte da família Moog de servoválvulas com realimentação mecânica (MFB). São válvulas de estrangulamento para aplicações de 3 e 4 vias. Esta série apresenta um design potente de dois estágios que cobre uma faixa de vazão nominal de 75 a 150 L/min (20 a 40 gpm) a 35 bar (500 psi) de queda de pressão por estrangulador. As opções incluem versões padrão e de alta resposta, cortes especiais de ponto zero (estrangulador), materiais de vedação e conexões.

Características

• Válvula de controle de fluxo em 2 estágios com realimentação mecânica (MFB)
• Estágio piloto de duplo bico de baixa fricção para alta dinâmica, alta resolução e baixa histerese
• Construção robusta e durável adequada para diversas máquinas
• Versões intrinsecamente seguras (78K) ou à prova de explosão (78N) disponíveis para ambientes potencialmente perigosos
• Filtro do estágio piloto substituível no local para manutenção simplificada

Especificações
Dados hidráulicos
Vazão nominal*: 75 a 150 L/min
Configurações padrão: 75, 115, 150 L/min
Pressão máxima de operação: 210 bar

Dados de desempenho
Resposta ao degrau 100%**: 15 a 40 ms
Resposta em frequência***: 45 a 70 Hz

Dados elétricos
Sinal nominal****: 8 a 200 mA
Configurações padrão: 8, 15, 40, 100 mA

Dados físicos
Tamanho (padrão de montagem): Moog standard
Peso: 2,9 kg

Outras opções: Intrinsecamente seguro, à prova de explosão, alto pré-carga de ponto zero, polaridade invertida, ajuste magnético do ponto zero, tampa de motor ventilada

* @ ∆p 70 bar (500 psi)/spool land
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Características / Especificações técnicas (Resumo)

• Vazão nominal: 75–150 L/min (20–40 gpm)
• Configurações de vazão padrão: 75, 115, 150 L/min
• Pressão máxima de operação: 210 bar
• Resposta ao degrau 100%: 15–40 ms
• Resposta em frequência: 45–70 Hz
• Sinal nominal: 8–200 mA (padrão: 8, 15, 40, 100 mA)
• Peso: 2,9 kg
• Variantes disponíveis: 78K (intrinsecamente seguro), 78N (à prova de explosão)
