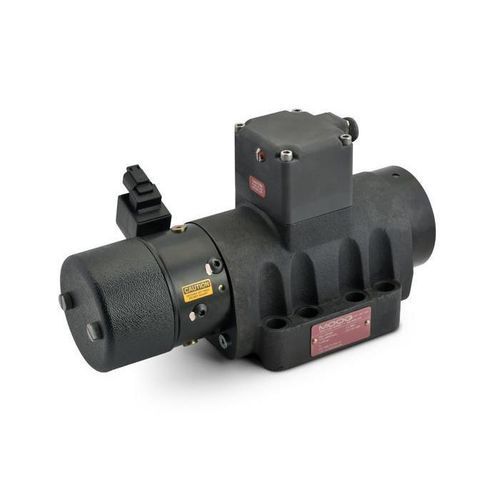

Válvula direcional hidráulica spool 728

de controle elétricode ação indiretapiloto

Descrição do produto
As válvulas da Série 728 da Moog são servoválvulas de duas etapas de alto fluxo destinadas a aplicações de simulação de movimento que exigem caudais elevados. Estas válvulas são normalmente configuradas conforme os requisitos específicos da aplicação.

Características

• Controlo de caudal em 2 etapas com realimentação mecânica
• Estágio piloto de bocal‑palheta para alta dinâmica, alta resolução e baixa histerese
• A bobina para simulador minimiza transientes de pressão e choques na posição de caudal zero
• Elevadas forças de acionamento da bobina e design robusto para longa vida útil
• Distribuidor de descarga/tampa final integrada opcional para controlar o movimento do atuador para a posição de repouso em caso de sinal de avaria
• Relações de caudal assimétricas opcionais, adaptadas aos requisitos do cilindro de acionamento

Especificações
Dados hidráulicos
Caudal nominal*: 225 a 300 l/min
Configurações padrão: 225, 300 l/min
Pressão máxima de serviço: 210 bar

Dados de desempenho
Resposta a degrau 100%**: 60 ms
Resposta em frequência***: 35 a 45 Hz

Dados elétricos
Sinal nominal****: 20 a 60 mA
Configurações padrão: 20, 40, 60 mA

Dados físicos
Tamanho (padrão de montagem): Moog padrão
Peso: 20,4 kg
Outras opções: opções de caudal, pressão e outras disponíveis

* @ ∆p 70 bar (1,000 psi)
** Response at 3,000 psi System Pressure
*** at 90° Phase Lag
**** Single Coil

Recursos (excerto)
Catálogo de produto e documentação técnica disponíveis em formato PDF.
