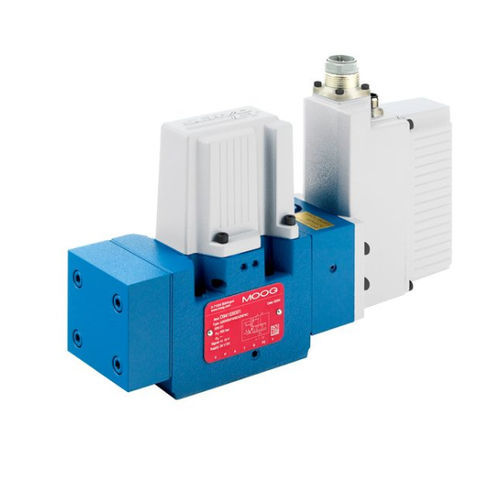

Válvula direcional hidráulica spool D94x

de acionamento hidráulicode ação indiretaproporcional

Descrição
As válvulas proporcionais da série D94x da Moog são pilotadas hidraulicamente e contam com eletrónica de controlo integrada, transdutor de pressão interno e interface fieldbus opcional. Proporcionam controlo de pressão e caudal (p/Q) e podem ser configuradas para funções de eixo (posição, velocidade, força). Estão disponíveis em configurações de dois e três estágios e em padrões de montagem ISO 4401 tamanhos 05, 07, 08, 08+ e 10, adequadas a linhas de produção industriais, bancadas de ensaio e sistemas de medição.

Visão geral

• Projeto do corpo da válvula otimizado para alto caudal nominal
• Eletrónica digital integrada com sensor de pressão interno para controlo flexível
• Válvulas piloto ServoJet robustas
• Excelente resposta dinâmica através de estágios de pré‑piloto melhorados
• Várias opções fail‑safe para adaptação à aplicação

Especificações (resumo)
Tipos: D941, D942, D943, D944, D945
Funções: Caudal, Pressão, Caudal & Pressão (p/Q), Eixo (Posição, Velocidade, Força)
Padrão de montagem: ISO 4401 — tamanhos 05 (NG10), 07 (NG16), 08 (NG25), 08+ (NG25+), 10 (NG32)
Caudal nominal (ΔpN = 5 bar): 30–1500 l/min conforme modelo
Caudal máx.: até 3600 l/min conforme modelo
Pressão máx. de serviço (portos P, A, B): até 350 bar (porto T com Y externo também até 350 bar)
Tempo de resposta (0–100%): típ. 10–44 ms conforme modelo
Alimentação elétrica: 24 V DC (18–32 V DC)
Opções de sinal de controlo: +/-10 V, +/-10 mA, 4–20 mA
Interfaces elétricas: 6+PE, 11+PE
Opções: Interface fieldbus; entradas analógicas adicionais para sensores
Transdutores integrados: disponíveis no porto A ou portos A, B & P

Características / Especificações técnicas

• Tipo de produto: Válvulas servo/proporcionais pilotadas hidraulicamente com eletrónica de controlo integrada
• Nome da série: D94x series
• Configurações: dois e três estágios
• Padrões de montagem: ISO 4401 (tamanhos 05, 07, 08, 08+, 10)
• Caudal nominal (a ΔpN 5 bar): 30–1500 l/min (dependendo do modelo)
• Caudal máx.: até 3600 l/min (dependendo do modelo)
• Pressão máx. de serviço: portos P, A, B até 350 bar (porto T com Y externo até 350 bar)
• Tempo de resposta: tip. 10–44 ms (dependendo do modelo)
• Tensão de alimentação: 24 V DC (intervalo operativo 18–32 V DC)
• Opções de sinal: +/-10 V, +/-10 mA, 4–20 mA
• Conectores elétricos: 6+PE, 11+PE
• Interfaces fieldbus opcionais e entradas analógicas adicionais para sensores
• Transdutores integrados: disponíveis para porto A ou portos A, B & P
