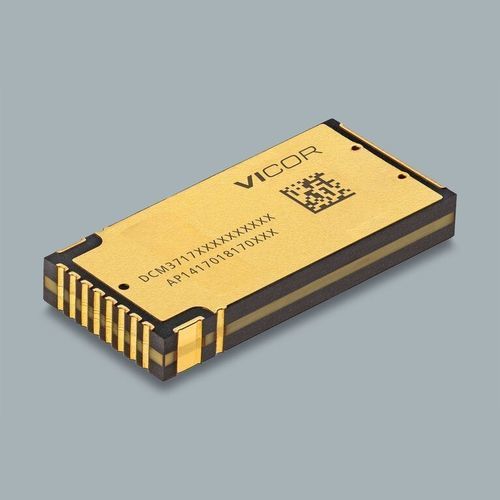

Conversor CC-CC regulado DCM®

não-isoladoSMDpara centro de tratamento de dados

Visão geral do produto
DCM3717S60D13K0TN1 é um módulo conversor DC-DC da família DCM® em encapsulamento 3717 SM‑ChiP para montagem em superfície. Fornece até 1000 W de potência de saída com faixa de entrada de 40–60 VCC, suporta operação em paralelo para sistemas de maior potência e dispõe de telemetria compatível com PMBus®.

Resumo das especificações principais

• Tensão de entrada (típica mostrada): 54 V
• Faixa de entrada: 40 – 60 VCC
• Tensão de saída (nominal): 12,2 V
• Potência de saída: 1000 W
• Eficiência máxima: até 96,5 %
• Encapsulamento: 3717 SM‑ChiP montagem em superfície
• Dimensões do encapsulamento: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Altura do encapsulamento: 5,2 mm
• Operação em paralelo: sim
• Telemetria: compatível com PMBus®

Informações comerciais / de encomenda

• Número de peça: DCM3717S60D13K0TN1
• Quantidade mínima de encomenda: 25
• Prazo de entrega: 40 semanas
• Preços (MSRP): 25+ unidades: $190.02; 100+ unidades: $178.23

Características do produto

• Densidade de potência até 1000 W
• Alta eficiência até 96,5 %
• Capacidade de operação em paralelo para aumento de potência
• Telemetria compatível com PMBus®
• Faixa de entrada 40 – 60 VCC
• Encapsulamento 3717 SM‑ChiP montagem em superfície
• Altura do encapsulamento 5,2 mm

Materiais de referência e recursos (nomes dos documentos)

• Ficha técnica (DCM3717 datasheet)
• AN:701 Recomendações de soldadura SM ChiP
• UG:703 Guia do utilizador da placa de avaliação DCM3717 SM‑ChiP
• Aprovações e certificados: UKCA, cTÜVus, Declaração de Conformidade CE, Certificado CB, Certificado CSA

Tabela de preços (excerto)
Quantidade
MSRP
25+
$190.02
100+
$178.23

Características técnicas / especificações

• Família de produto: DCM® (Non‑Isolated DCM)
• Número de peça: DCM3717S60D13K0TN1
• Tensão de entrada (mostrada): 54 V; Faixa: 40–60 VCC
• Tensão de saída nominal: 12,2 V
• Potência de saída: 1000 W (módulo único)
• Eficiência máxima: até 96,5 %
• Operação em paralelo: suportada
• Comunicações/telemetria: compatível com PMBus®
• Tipo de encapsulamento: 3717 SM‑ChiP montagem em superfície
• Dimensões do encapsulamento: 36,71 x 17,27 x 5,03 mm (1,445 x 0,68 x 0,198 in)
• Altura do encapsulamento (típica): 5,2 mm
• Quantidade mínima de encomenda: 25
• Prazo típico indicado: 40 semanas
