Conversor CC-CC regulado DCM®
isoladopara aplicações ferroviáriasindustrial

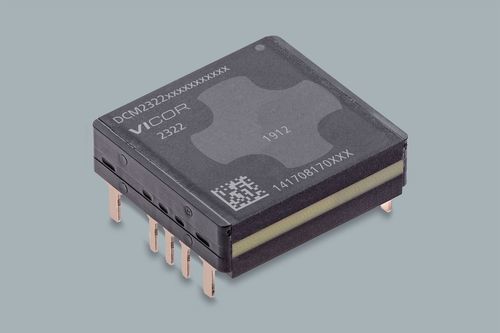

Conversor CC-CC regulado - DCM® - VICOR - isolado / para aplicações ferroviárias / industrial
Conversor CC-CC regulado - DCM® - VICOR - isolado / para aplicações ferroviárias / industrial
Conversor CC-CC regulado - DCM® - VICOR - isolado / para aplicações ferroviárias / industrial - imagem - 2
Conversor CC-CC regulado - DCM® - VICOR - isolado / para aplicações ferroviárias / industrial - imagem - 3
Conversor CC-CC regulado - DCM® - VICOR - isolado / para aplicações ferroviárias / industrial - imagem - 4
Conversor CC-CC regulado - DCM® - VICOR - isolado / para aplicações ferroviárias / industrial - imagem - 5
Conversor CC-CC regulado - DCM® - VICOR - isolado / para aplicações ferroviárias / industrial - imagem - 6
Guardar nos favoritos
Comparar

Características

Característica elétrica
isolado, regulado
Aplicações
industrial, para aplicações ferroviárias
Outras características
com ampla faixa de entrada, regulado, hiperfrequência
Tensão de entrada

30 V

Tensão de saída

15 V

Potência

60 W

Descrição

Visão geral
  • O DCM2322T50T1760M60 faz parte da família de módulos conversores DC-DC DCM®. Encapsulamento 2322 ChiP para montagem through-hole (0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm).


Dados elétricos principais
  • Tensão de entrada: 30 V
  • Tensão de saída: 15 V
  • Potência de saída: 60 W


Características do produto
  • Conversor DC-DC isolado e regulado
  • Tensão de segurança muito baixa (SELV)
  • Comutação ZVS em alta frequência (MHz)
  • Ampla faixa de entrada
  • Otimizado para operação em arranjo de até 8 unidades para aplicações de maior potência
  • Aplicações MIL-STD-704 (E+F)
  • Aplicações MIL-STD-1275


Mecânica / encapsulamento
  • Encapsulamento 2322 ChiP para montagem through-hole
  • Dimensões típicas do encapsulamento: 0,978 x 0,898 x 0,284 in / 24,84 x 22,8 x 7,21 mm


Informações de pedido e produção
  • Número da peça (product id): DCM2322T50T1760M60
  • Grau do produto: M = -55°C a 125°C (também disponível T = -40°C a 125°C)
  • Estilo de montagem: Through Hole
  • Prazo de entrega: 40 semanas
  • Quantidade mínima de pedido: 25


Preços (MSRP)
Quantidade | MSRP
25+ | $218.72
100+ | $205.14


Materiais de referência (selecionados)
  • Data Sheet (folha de dados)
  • Guia do usuário da placa de avaliação
  • Notas de aplicação (exemplos: DCM único como conversor DC-DC isolado e regulado; DCMs em paralelo; diretrizes de soldagem para encapsulamento ChiP through-hole; obtenção de regulação de tensão de alta precisão; gerenciamento térmico para módulos VIA e ChiP)
  • DCM Design Guide
  • Documentos de aprovações de segurança e revisão de inflamabilidade


Acessórios relacionados
  • Dissipadores superiores (várias variantes disponíveis para gestão térmica e abas de aterramento)


Especificações técnicas
  • Família/série: DCM®
  • Número da peça: DCM2322T50T1760M60
  • Tensão de entrada (exemplo): 30 V
  • Tensão de saída (exemplo): 15 V
  • Potência de saída: 60 W
  • Encapsulamento: 2322 ChiP through-hole
  • Dimensões: 0,978 x 0,898 x 0,284 in (24,84 x 22,8 x 7,21 mm)
  • Opções de grau de temperatura: M = -55°C a 125°C; T = -40°C a 125°C
  • Otimizado para operação em arranjo de até 8 unidades
  • Conformidade MIL: MIL-STD-704 (E+F) e MIL-STD-1275 (conforme aplicável)
  • Prazo típico: 40 semanas; quantidade mínima: 25
