Conversor CC-CC regulado ZVS

não-isoladoSIPindustrial

Visão geral do produto

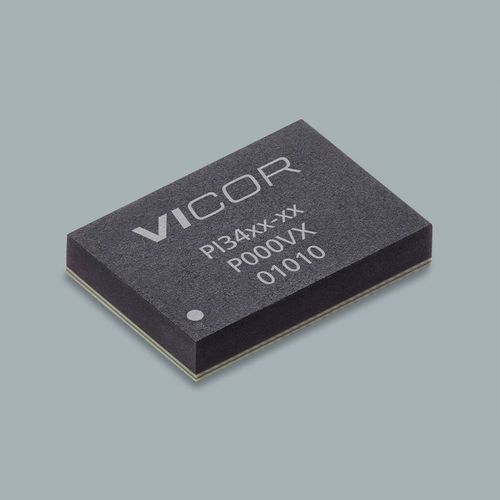

O PI3423-00-LGIZ é um regulador buck DC-DC ZVS (Zero-Voltage Switching) não isolado da família PI34xx. Otimizado para operação em 12 Vin, destina-se a projetos de fonte de alimentação de alta eficiência e alta densidade e a avaliações rápidas. Fornecido no encapsulamento 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm).

Parâmetros principais (resumo da página)

• Família de produtos: ZVS Buck Regulator (PI34xx)
• Tensão de entrada (exemplo otimizado): 12 Vin (família suporta 8–18 V e faixas mais amplas 8–36 V)
• Tensão de saída (ex.): 3,3 V
• Corrente máxima de saída (Iout Max): 15 A
• Encapsulamento / montagem: 10x14 LGA-SIP
• Dimensões: 14,0 x 10,0 x 2,56 mm
• Faixa de temperatura (grau): LGIZ −40°C; LGMZ −55°C (dependendo do modelo)

Características do produto

• Ampla faixa de operação
• Otimizado para 12 Vin (8–18 V) e opções Wide Vin (8–36 V)
• Suporte a ampla faixa de Vout (1–16 V)
• Graus de temperatura: −40°C (LGIZ) e −55°C (LGMZ)
• Fácil de usar — tempo de desenvolvimento reduzido
• Compensação interna que minimiza componentes externos e tempo de desenvolvimento
• Sem necessidade de configurações adicionais do controlador para aplicações típicas
• Alta eficiência
• >96 % pico (24 Vin → 12 Vout); >95 % pico (12 Vin → 5 Vout)
• Bom rendimento em cargas leves e em carga plena
• Conjunto de funções flexível
• Sincronização de frequência, soft-start e tracking ajustáveis
• Paralelização com compartilhamento de corrente por fio único e interleaving em duas fases
• Operação em tensão constante ou corrente constante com amplificador de erro dedicado
• Funções de proteção: OVLO/UVLO, OVP, OTP
• Resposta transitória muito rápida

Embala/ Mecânica
Encapsulamento 10 x 14 LGA-SIP, footprint 0.5512 x 0.3937 x 0.1001 in / 14,0 x 10,0 x 2,56 mm. Indicado para layouts de alta densidade e montagem automatizada.

Preços (MSRP)
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

Recursos (disponíveis na página do produto)

• Folha de dados (família PI34xx)
• White papers: ZVS aplicado à regulação buck; High-performance ZVS Buck Regulator
• Nota de aplicação: AN:303 Assembly Guideline para pacotes LGA/BGA 10 x 10 mm e 10 x 14 mm
• Guia do usuário da placa de avaliação (PI33xx/PI34xx)
• Desenho mecânico / outline do produto (PDF)

Especificações técnicas

• Part number: PI3423-00-LGIZ
• Denominação: ZVS Buck Regulator
• Tensão de entrada (página): 12 V (otimizado); a família cobre 8–18 V e faixas mais amplas
• Tensão de saída (ex.): 3,3 V (família suporta 1–16 V)
• Corrente máxima de saída: 15 A
• Encapsulamento: 10 x 14 LGA-SIP
• Dimensões: 14,0 x 10,0 x 2,56 mm
• Grau de temperatura: LGIZ −40°C; LGMZ −55°C
• Eficiência: >96 % pico (ex. 24 Vin → 12 Vout); >95 % pico (ex. 12 Vin → 5 Vout)
• Proteções / funções: OVLO/UVLO, OVP, OTP, sincronização de frequência, soft-start & tracking, paralelização/compartilhamento de corrente, interleaving em 2 fases, capacidade de corrente constante
• Lead time (página): 28 weeks
• Quantidade mínima de pedido: 10
