Conversor CC-CC regulado DCM®
isoladoindustrialcom ampla faixa de entrada

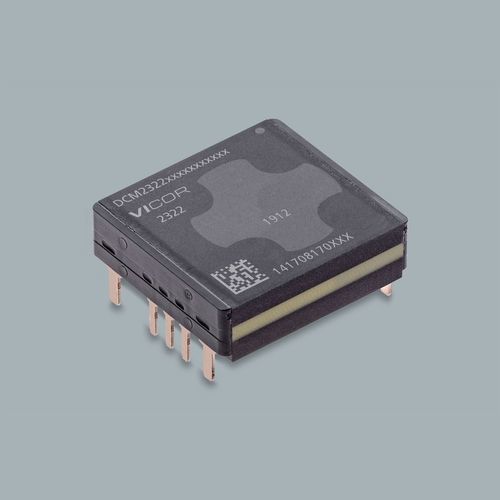

Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 2
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 3
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 4
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 5
Guardar nos favoritos
Comparar

Características

Característica elétrica
isolado, regulado
Aplicações
industrial
Outras características
com ampla faixa de entrada, hiperfrequência
Tensão de entrada

30 V

Tensão de saída

15 V

Potência

60 W

Descrição

Visão geral do produto
O DCM2322T50T1760T60 é um módulo conversor DC-DC isolado e regulado em encapsulamento 2322 ChiP para montagem pasante. Está otimizado para comutação em alta frequência (ZVS MHz) e para operação em arranjos (arrays) paralelos, permitindo escalabilidade de potência em aplicações industriais e de alta densidade de potência.

Resumo das especificações principais
  • Encapsulamento: 2322 ChiP pasante (0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
  • Tensão de entrada: 30 V
  • Tensão de saída: 15 V
  • Potência de saída: 60 W
  • Operação em array: otimizado até 8 unidades


Características do produto
  • Conversor DC-DC isolado e regulado
  • Compatível com SELV (Safety Extra Low Voltage)
  • Comutação ZVS de alta frequência (MHz)
  • Ampla faixa de entrada
  • Otimizado para operação paralela em arrays (até 8 unidades) para escalabilidade de potência


Recursos disponíveis
  • Folha de dados (Data Sheet)
  • Placa de avaliação e Guia do Usuário (placa de avaliação: DCM2322E50T1760T60)
  • Notas de aplicação (uso de módulo único, arranjos paralelos, diretrizes de soldagem para ChiP, gestão térmica, técnicas de regulação de alta precisão)
  • Guia de projeto (DCM Design Guide)
  • Documentos de segurança e certificações (CSA, UKCA, cTUVus, CE, CB, revisão de inflamabilidade)


Pedidos e preços
  • Quantidade mínima de pedido (MOQ): 25 unidades
  • Prazo de entrega: tipicamente 40 semanas (conforme indicado)
  • Exemplo de preço de referência: 25+ unidades — $121.45; 100+ unidades — $113.91 (USD)


Observações
Referência da placa de avaliação: DCM2322E50T1760T60. Projetado para aplicações que exigem isolamento regulado compacto, alta eficiência e escalabilidade de potência por meio de arrays paralelos.

Especificações técnicas
  • Família de produto: DCM® DC-DC Converter Module
  • Número da peça: DCM2322T50T1760T60
  • Tipo de encapsulamento: 2322 ChiP pasante
  • Dimensões: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
  • Tensão de entrada: 30 V
  • Tensão de saída: 15 V
  • Potência de saída: 60 W
  • Comutação: ZVS alta frequência (MHz)
  • Segurança: SELV
  • Suporte a arrays: otimizado até 8 unidades
  • MOQ: 25 unidades
  • Prazo típico: 40 semanas
