Conversor CC-CC regulado PI3302-03-LGIZ
não-isoladoSIPpara equipamento de telecomunicações

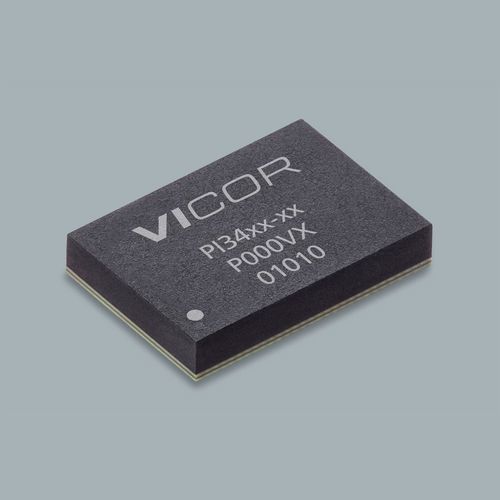

Conversor CC-CC regulado - PI3302-03-LGIZ - VICOR - não-isolado / SIP / para equipamento de telecomunicações
Conversor CC-CC regulado - PI3302-03-LGIZ - VICOR - não-isolado / SIP / para equipamento de telecomunicações
Conversor CC-CC regulado - PI3302-03-LGIZ - VICOR - não-isolado / SIP / para equipamento de telecomunicações - imagem - 2
Conversor CC-CC regulado - PI3302-03-LGIZ - VICOR - não-isolado / SIP / para equipamento de telecomunicações - imagem - 3
Conversor CC-CC regulado - PI3302-03-LGIZ - VICOR - não-isolado / SIP / para equipamento de telecomunicações - imagem - 4
Guardar nos favoritos
Comparar

Características

Característica elétrica
regulado, não-isolado
Configuração
SIP
Aplicações
industrial, para automóvel, para equipamento de telecomunicações
Outras características
com ampla faixa de entrada, de alta performance
Tensão de entrada

24 V

Tensão de saída

5 V

Descrição

Visão geral
O PI3302-03-LGIZ é um regulador ZVS Buck da família PI33/34xx, concebido para conversão de energia de alta densidade em aplicações industriais. Integra uma topologia HV ZVS-Buck de alta eficiência num encapsulamento compacto 10x14 LGA-SIP e suporta amplas faixas de entrada e saída para desenho de sistemas flexíveis.

Características do produto
  • Ampla faixa de operação com opções 12 Vin otimizado (8–18 V) e Wide Vin (8–36 V)
  • Amplitude de Vout: 1–16 V; cadastro típico em 5 V
  • Alta eficiência de pico: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
  • Graus de temperatura: -40°C (LGIZ) e -55°C (LGMZ)
  • Integração simples: compensação interna e poucos componentes externos
  • Conjunto de funções flexível: sincronização de frequência, soft-start e tracking ajustáveis, operação CV ou CC
  • Paralelização e partilha de corrente single-wire; interleaving em duas fases para reduzir ripple
  • Resposta transitória muito rápida e embalagem de alta densidade para módulos compactos
  • Proteções: OVLO/UVLO, OVP, OTP


Encapsulamento / Mecânica
Encapsulamento 10 x 14 LGA-SIP; dimensões nominais 14,0 x 10,0 x 2,56 mm (0,5512 x 0,3937 x 0,1001 in).

Preços (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

Documentos e recursos (disponíveis)
Ficha técnica; Guia do utilizador da placa de avaliação; Notas de aplicação (orientações de montagem); White papers sobre reguladores ZVS; Desenhos mecânicos; Ficheiros de conceção da placa de avaliação.

Características / especificações técnicas
  • Referência: PI3302-03-LGIZ
  • Família de produto: ZVS Buck Regulator (PI33/34xx)
  • Tensão de entrada (exemplo): 24 V (a série suporta 8–36 V; algumas variantes 36–60 V)
  • Tensão de saída típica: 5 V (faixa 1–16 V)
  • Corrente máxima de saída: 15 A
  • Encapsulamento: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
  • Temperatura de operação: -40°C (LGIZ); opção LGMZ até -55°C
  • Eficiência: >96% pico (24 Vin → 12 Vout); >95% pico (12 Vin → 5 Vout)
  • Topologia: ZVS-Buck HV de alta eficiência
  • Funções: sincronização de frequência, soft-start & tracking ajustáveis, operação CV/CC, partilha de corrente, interleaving em duas fases
  • Proteções: OVLO/UVLO, OVP, OTP
  • Prazo típico: 28 semanas
  • Quantidade mínima de encomenda: 10
