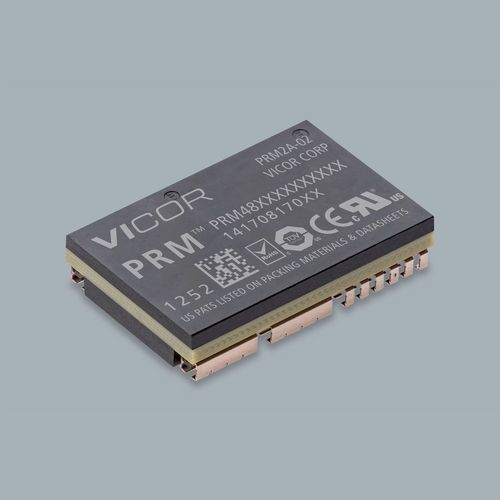

Conversor CC-CC não-isolado PRM®

DIPpara o setor das telecomunicaçõesBuck-Boost

Visão geral do produto
Regulador ZVS buck-boost de alta densidade e alta eficiência em pacote FULL ChiP de perfil muito baixo, projetado para conversão de energia em placa desde entradas de 48 V para saídas de 48 V até 400 W. Número de peça: PRM48AF480T400A00. Indicado para aplicações industriais em nível de placa que exigem conversão 48 V compacta e de alta potência.

Destaques

• Topologia ZVS buck-boost para conversão step-up/step-down contínua
• Alta eficiência e alta densidade de potência
• Frequência de comutação ≈ 1 MHz
• Pacote FULL ChiP de muito baixo perfil
• Compatível com pick & place / SMD
• Variantes para montagem em superfície ou through-hole
• Compatibilidade mix-and-match entre full- e half-chip

Dados básicos do produto

• Tensão de entrada: 48 V
• Tensão de saída: 48 V
• Potência de saída máxima: 400 W
• Pacote: FULL ChiP
• Dimensões do pacote: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)

Preços (MSRP)
Quantidade | MSRP
25+ | $97.14
100+ | $91.11

Pedido / disponibilidade
Prazo indicado na página: 40 semanas. Quantidade mínima de pedido: 25.

Opções mecânicas / de montagem disponíveis

• J-Lead (selecionado por padrão na página)
• Through Hole

Graus de produto disponíveis (faixas de temperatura)

• T = -40°C a 125°C
• M = -55°C a 125°C

Placa de avaliação
Placa de avaliação referenciada: PRD48AF480T400A00 (guia do usuário e recursos de avaliação disponíveis).

Características / especificações técnicas

• Topologia: ZVS buck-boost
• Frequência de comutação: ≈ 1 MHz
• Potência de saída máx.: 400 W
• Tensão nominal de entrada: 48 V
• Tensão nominal de saída: 48 V
• Pacote: FULL ChiP (opções surface-mount ou through-hole)
• Dimensões: 32,5 x 22,0 x 6,73 mm (1,28 x 0,87 x 0,265 in)
• Opções de montagem: J-Lead ou Through-Hole
• Quantidade mínima de pedido: 25
• MSRP típico (25+): $97.14 (USD)
• MSRP típico (100+): $91.11 (USD)
• Prazo (conforme exibido): 40 semanas
