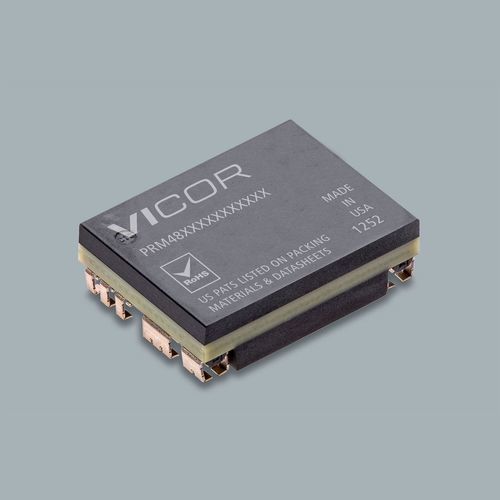

Conversor CC-CC regulado PRM®

não-isoladoSMDpara equipamento de telecomunicações

Produto
PRM48AH480M200A00 — família PRM® Regulator. Módulo DC-DC HALF ChiP montado em placa para conversão point-of-load a partir de um barramento de 48 V, projetado para alta densidade e eficiência.

Destaques

• Topologia ZVS buck‑boost
• Alta eficiência
• Alta densidade de potência
• Frequência de comutação ~1 MHz
• Perfil muito baixo (HALF ChiP)
• Compatível com pick & place / SMD (J‑Lead)
• Possibilidade de combinar módulos full e half‑chip

Detalhes do produto

• Número de peça: PRM48AH480M200A00
• Família de produto: PRM® Regulator
• Pacote: HALF ChiP
• Dimensões do pacote: 0.87 x 0.65 x 0.265 in / 22.0 x 16.5 x 6.73 mm
• Estilo de montagem: J‑Lead (SMD)
• Grades disponíveis: T = -40°C a 125°C, M = -55°C a 125°C

Desempenho e encomenda

• Tensão de entrada: 48 V
• Tensão de saída: 48 V
• Potência de saída: 200 W
• Frequência de comutação típica: ~1 MHz
• Prazo de entrega: 40 semanas
• Quantidade mínima de encomenda: 25

Preços (MSRP)
Quantidade | MSRP
25+ | $160.87
100+ | $150.89

Placa de avaliação e materiais de referência

• Número da placa de avaliação: PRD48AH480T200A00
• Guia do usuário da placa de avaliação (PDF)
• Folha de dados (PDF)
• Notas de aplicação e white papers (PDF)
• Aprovações de segurança: cURus, cTÜVus, CE, CB
• Desenhos mecânicos e modelos 3D (IGS / STEP / PDF)
• Modelos de simulação e ferramentas de projeto

Notas
Projetado para conversão point-of-load de alta corrente a partir de um barramento de 48 V; otimizado para integração em placa e montagem automatizada.

Especificações técnicas

• Topologia: ZVS buck‑boost
• Frequência de comutação: ~1 MHz
• Tensão de entrada: 48 V DC
• Tensão de saída: 48 V
• Potência de saída: 200 W
• Pacote: HALF ChiP (22.0 x 16.5 x 6.73 mm)
• Montagem: J‑Lead (SMD), compatível com pick & place
• Grades de produto: T (-40°C a 125°C), M (-55°C a 125°C)
• Prazo de entrega: 40 semanas
• Quantidade mínima de encomenda: 25
