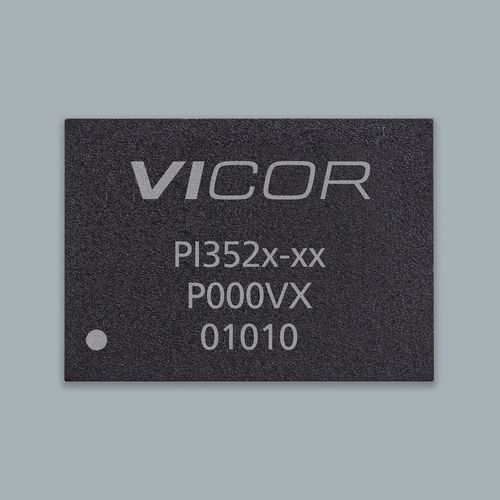

Conversor CC-CC regulado ZVS

não-isoladoSIPpara equipamento de telecomunicações

Visão geral
Número de peça: PI3525-00-LGIZ. Família de produto: Regulador Buck ZVS. Configuração típica mostrada: 48 Vin / 5 Vout (ver especificações para intervalos completos). Pacote: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Placa de avaliação: PI3525-00-EVAL1 disponível.

Principais características do produto

• Faixas de entrada: exemplo 48 Vin; variantes suportam 36–60 V e 30–60 V
• Ampla faixa de Vout: 2,2–14 V (exemplo na página: 5 V)
• Graus de temperatura de operação: LGIZ -40°C; variantes LGMZ até -55°C
• Pacote compacto 10 x 14 LGA‑SIP; opção 10 x 10 LGA na família
• Topologia HV ZVS‑Buck de alta eficiência; pico >96 % a 48 Vin
• Resposta transitória muito rápida e bom desempenho em carga leve e plena
• Compensação interna que minimiza componentes externos
• Sincronização de frequência, soft‑start e tracking ajustáveis pelo usuário
• Operação em tensão constante ou corrente constante com amplificador de erro e referência dedicados
• Paralelamento com compartilhamento de corrente single‑wire e opção de interleaving em duas fases
• Proteções: OVLO/UVLO na entrada, OVP na saída, proteção contra sobretemperatura (OTP)

Preços (MSRP)
Quantity | MSRP (por peça)
1+ | $29.01
10+ | $23.05
25+ | $21.03
100+ | $19.73

Materiais de referência e documentos

• Data Sheet (série PI352x)
• White Papers: implementação ZVS e ZVS Buck de alto desempenho
• Application Note AN:303 — diretrizes de montagem para pacotes 10×10 e 10×14 LGA/BGA
• User Guide UG:307 para a placa de avaliação PI352x-0x-EVAL1
• Arquivos de design da placa de avaliação (PI352x-xx-EVAL)
• Desenho do produto e arquivos mecânicos CAD (CAD/DFX/PDF do fabricante)

Informações comerciais / logísticas adicionais
Exemplo de lead time: 28 weeks. Quantidade mínima de pedido: 1. Exemplos de estoque de distribuidores: Digi‑Key: 1430; Avnet: 292; Mouser: 202; Arrow: 0.

Características / especificações técnicas

• Número de peça: PI3525-00-LGIZ
• Família de produto: Regulador Buck ZVS
• Entrada nominal exemplo: 48 V (intervalos suportados 36–60 V ou 30–60 V dependendo da variante)
• Saída exemplo: 5 V (faixa Vout 2,2–14 V)
• Corrente máxima de saída: 20 A
• Pacote: 10 x 14 LGA‑SIP; opção alternativa 10 x 10 LGA na família
• Dimensões: 14,0 x 10,0 x 2,56 mm
• Topologia: HV ZVS‑Buck
• Eficiência pico: >96 % a 48 Vin
• Resposta transitória: muito rápida
• Modos de operação: tensão constante ou corrente constante
• Compartilhamento de corrente: paralelamento e compartilhamento single‑wire suportados
• Interleaving: opção de interleaving em duas fases
• Proteções: OVLO/UVLO, OVP, OTP
• Controles / recursos: sincronização de frequência, soft‑start/ tracking ajustáveis, compensação interna
• Grau de temperatura mostrado: T = -40°C a 120°C (LGIZ indicado -40°C; LGMZ até -55°C quando indicado)
• Placa de avaliação: PI3525-00-EVAL1 (guia do usuário disponível)
