Conversor CC-CC regulado ZVS

não-isoladoSIPcom ampla faixa de entrada

Produto

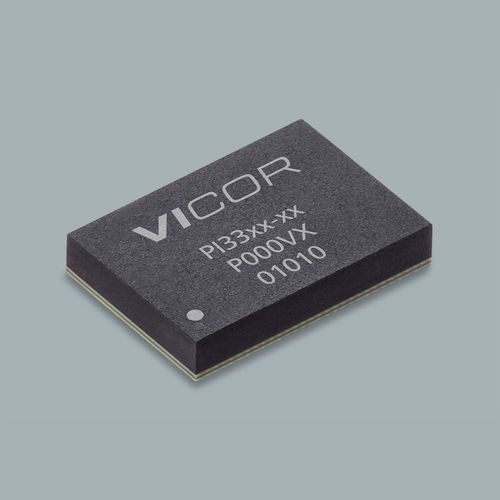

PI3301-00-LGIZ Regulador Buck ZVS, parte da família ZVS Buck Regulator. Pacote 10x14 LGA-SiP. Entrada otimizada para 24 V; saída 3,3 V; corrente máxima de saída 10 A.

Visão geral
Regulador buck ZVS (Zero-Voltage Switching) de alta eficiência em pacote compacto 10x14 LGA-SiP. Projetado para reduzir o tempo de desenvolvimento com compensação interna e poucos componentes externos. Suporta paralelamento, compartilhamento de corrente, operação síncrona e fornece recursos de proteção para operação industrial robusta.

Principais dados do produto

• Número de peça: PI3301-00-LGIZ
• Família de produtos: ZVS Buck Regulator
• Tensão de entrada típica (exemplo na página): 24 V
• Tensão de saída típica (exemplo na página): 3,3 V
• Corrente máxima de saída: 10 A
• Pacote / Montagem: 10x14 LGA-SiP (LGA SiP)
• Dimensões típicas do pacote: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Prazo de entrega mostrado: 28 weeks
• Quantidade mínima mostrada: 10

Características do produto

• Ampla faixa de operação
• Otimizado para 12 Vin (8–18 V) e opção wide Vin (8–36 V)
• Ampla faixa de Vout (1–16 V)
• Grau de temperatura: -40°C (modelos LGIZ); -55°C (modelos LGMZ)
• Compensação interna — poucos componentes externos; tempo de desenvolvimento reduzido
• Sem ajuste adicional exigido para operação básica
• Alta eficiência: >96% pico (24 Vin para 12 Vout); >95% pico (12 Vin para 5 Vout)
• Bom desempenho em cargas leves e plena carga
• Sincronização de frequência; soft-start ajustável pelo usuário e tracking
• Plataforma de embalagem de alta densidade e topologia HV ZVS-Buck
• Resposta transitória muito rápida
• Operação em tensão constante ou corrente constante; amplificador de erro de corrente e referência
• Paralelamento e compartilhamento de corrente por fio único; interleaving em duas fases
• Proteções: OVLO/UVLO de entrada, OVP de saída, proteção contra sobretemperatura (OTP)

Preços (MSRP mostrado na página)
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

Placa de avaliação e recursos
Referência da placa de avaliação: PI3301-00-EVAL1. Documentos de referência disponíveis na página do produto: Datasheet (ds_pi33xx), white paper Zero-Voltage Switching, white paper High-Performance ZVS Buck Regulator, AN:303 guia de montagem para pacotes LGA/BGA PI33/PI34, e guia do usuário da placa de avaliação PI33xx.

Especificações técnicas

• Número de peça: PI3301-00-LGIZ
• Família de produto: ZVS Buck Regulator
• Tensão de entrada típica: 24 V
• Tensão de saída típica: 3,3 V
• Corrente máxima de saída: 10 A
• Pacote: 10x14 LGA-SiP
• Dimensões: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Grau de temperatura: T = -40°C a 125°C (página)
• Estilo de montagem: LGA SiP
• Prazo de entrega: 28 weeks (conforme mostrado)
• Quantidade mínima: 10 (conforme mostrado)
• Exemplos de MSRP: 10+ $16.31; 25+ $14.88; 100+ $13.96
• Placa de avaliação: PI3301-00-EVAL1
