Conversor CC-CC regulado ZVS
não-isoladoSIPpara equipamento de telecomunicações

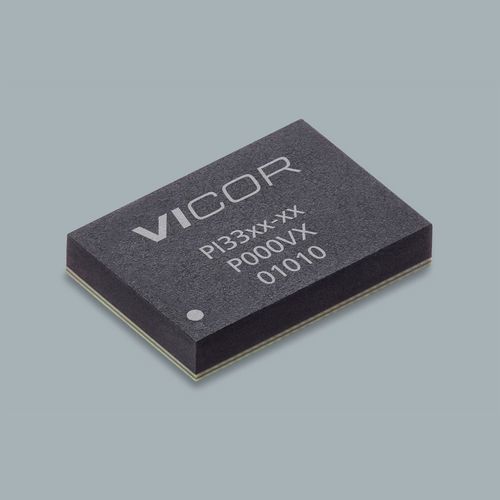

Conversor CC-CC regulado - ZVS - VICOR - não-isolado / SIP / para equipamento de telecomunicações
Conversor CC-CC regulado - ZVS - VICOR - não-isolado / SIP / para equipamento de telecomunicações
Conversor CC-CC regulado - ZVS - VICOR - não-isolado / SIP / para equipamento de telecomunicações - imagem - 2
Conversor CC-CC regulado - ZVS - VICOR - não-isolado / SIP / para equipamento de telecomunicações - imagem - 3
Conversor CC-CC regulado - ZVS - VICOR - não-isolado / SIP / para equipamento de telecomunicações - imagem - 4
Guardar nos favoritos
Comparar

Características

Característica elétrica
regulado, não-isolado
Configuração
SIP
Aplicações
industrial, para automóvel, para equipamento de telecomunicações
Outras características
com ampla faixa de entrada, de alta performance
Tensão de entrada

24 V

Tensão de saída

5 V

Descrição

Visão geral
O PI3325-00-LGIZ é um regulador buck ZVS (Zero-Voltage Switching) da família PI33xx, projetado para conversão de energia de alta densidade. Configuração de exemplo: entrada 24 V, saída 5 V, corrente máxima de saída 20 A. Encapsulamento: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm). Prazo de entrega: 28 semanas. Quantidade mínima de encomenda: 1.

Recursos do produto
  • Amplas faixas de operação para Vin e Vout (suporte Vout 1–16 V)
  • Variantes Vin otimizadas (12 Vin otimizado 8–18 V e Vin amplo 8–36 V); família também suporta faixas HV mais elevadas
  • Alta eficiência de pico (>96% pico 24 Vin → 12 Vout; >95% pico 12 Vin → 5 Vout)
  • Compensação interna: poucos componentes externos necessários para rápido desenvolvimento
  • Sincronização de frequência; soft-start ajustável pelo usuário e tracking
  • Operação em tensão constante ou corrente constante com amplificador de erro e referência dedicados
  • Paralelização e compartilhamento de corrente por fio único; interleaving em duas fases
  • Resposta transitória muito rápida e proteções: OVLO/UVLO, OVP, OTP
  • Plataforma comum de encapsulamento de alta densidade


Preços (MSRP)
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

Placa de avaliação e documentos associados
Placa de avaliação: PI3325-00-EVAL1. Datasheet, guia do usuário e notas de aplicação disponíveis para a família PI33xx para suporte à integração e avaliação.

Especificações técnicas
  • Part Number: PI3325-00-LGIZ
  • Família: ZVS Buck Regulator (PI33xx)
  • Tensão de entrada (exemplo): 24 V (a família suporta múltiplas faixas Vin)
  • Tensão de saída (exemplo): 5 V (suporte Vout 1–16 V)
  • Corrente máxima de saída: 20 A
  • Encapsulamento: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
  • Temperatura de operação (LGIZ): -40°C a 120°C
  • Prazo de entrega: 28 semanas; Quantidade mínima: 1
  • Eficiência de pico: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
  • Proteções: OVLO/UVLO, OVP, OTP
  • Recursos chave: sincronização de frequência, soft-start ajustável & tracking, paralelização e compartilhamento de corrente, interleaving em duas fases
