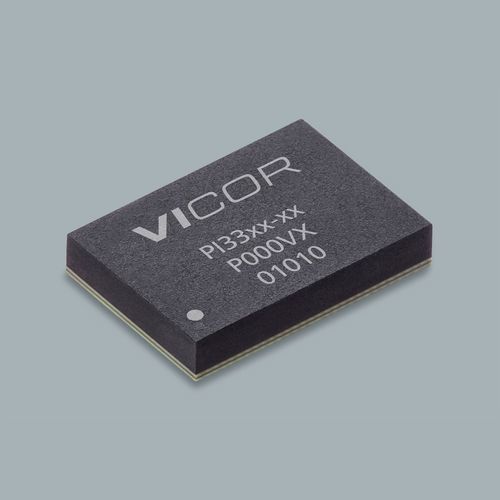

Conversor CC-CC regulado ZVS

não-isoladoSIPcom ampla faixa de entrada

Visão geral
O PI3302-00-LGIZ pertence à família de reguladores Buck ZVS da Vicor. É fornecido em um pacote compacto 10 x 14 LGA-SIP e foi projetado para regulação buck de alta eficiência em amplas faixas de entrada e saída, adequado para aplicações de conversão DC-DC regulada.

Resumo

• Tensão de entrada: 24 V (as variantes e a família suportam amplas faixas de entrada)
• Tensão de saída: 5 V
• Corrente máxima de saída: 10 A
• PACOTE / Formato: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)

Principais características

• Ampla faixa de operação
• Otimizado para 12 Vin (8–18 V) e Wide Vin (8–36 V)
• Amplos Vout (1–16 V)
• Suporte a -40°C para modelos LGIZ (-55°C para variantes LGMZ)
• Fácil de usar; tempo de desenvolvimento rápido com poucos componentes externos
• Compensação interna reduz o número de componentes externos
• Sem necessidade de ajustes adicionais de projeto para configurações padrão
• Alta eficiência: >96% pico (24 Vin para 12 Vout)
• >95% pico (12 Vin para 5 Vout)
• Bom desempenho de eficiência em cargas leves e cargas totais
• Conjunto de recursos flexível: sincronização de frequência, soft-start ajustável e tracking
• Plataforma de embalagem de alta densidade comum e topologia HV ZVS‑Buck
• Capacidade da família até faixa de entrada 36–60 V
• Resposta transitória muito rápida
• Operação em tensão constante ou corrente constante
• Amplificador de erro de corrente constante e referência
• Paralelização e compartilhamento de corrente por fio único; interleaving em duas fases
• Proteções: OVLO/UVLO de entrada, OVP de saída, proteção contra sobretemperatura (OTP)

Preços (MSRP)
Quantidade | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

Produção e informações de pedido
Número da peça: PI3302-00-LGIZ
Prazo de entrega: 28 semanas
Quantidade mínima de pedido: 10

Estoque de distribuidores (instantâneo)
Digi-Key: 1033 unidades disponíveis
Avnet: 500 unidades disponíveis
Arrow: 0 unidades disponíveis
Mouser: 0 unidades disponíveis

Documentação disponível
Folha de dados, white papers, guia do usuário para placa de avaliação, notas de aplicação e desenhos mecânicos estão disponíveis para esta família de produtos (referências na página do produto).

Características / especificações técnicas

• Número da peça: PI3302-00-LGIZ
• Família de produto: ZVS Buck Regulator (PI33xx)
• Série: PI33xx
• Tensão de entrada (exemplo): 24 V
• Tensão de saída (exemplo): 5 V
• Corrente máxima de saída: 10 A
• PACOTE: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 mm)
• Temperatura de operação: -40°C (LGIZ), -55°C (LGMZ)
• Estilo de montagem: LGA SiP
• Grau do produto (temperatura): T = -40°C a 125°C
• Proteções: OVLO/UVLO, OVP, OTP
• Modos funcionais: tensão constante ou corrente constante; paralelização e compartilhamento de corrente; interleaving em duas fases
• Principais recursos: sincronização de frequência, soft-start ajustável, compensação interna, resposta transitória muito rápida
• Prazo de entrega: 28 semanas (conforme indicado)
• Quantidade mínima de pedido: 10
• Faixas de MSRP: 10+ = $15.69; 25+ = $14.32; 100+ = $13.43
