Conversor CC-CC regulado ZVS
SIPpara equipamento de telecomunicaçõesindustrial

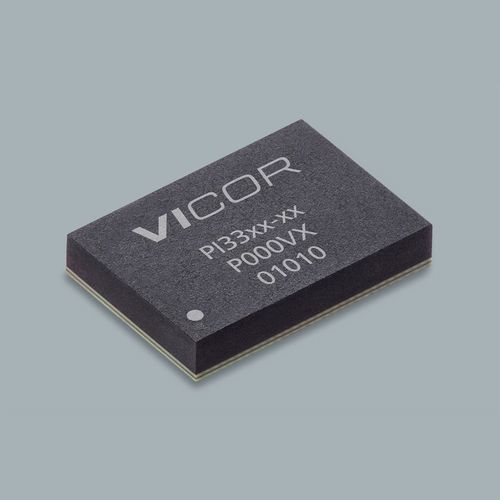

Conversor CC-CC regulado - ZVS - VICOR - SIP / para equipamento de telecomunicações / industrial
Conversor CC-CC regulado - ZVS - VICOR - SIP / para equipamento de telecomunicações / industrial
Conversor CC-CC regulado - ZVS - VICOR - SIP / para equipamento de telecomunicações / industrial - imagem - 2
Conversor CC-CC regulado - ZVS - VICOR - SIP / para equipamento de telecomunicações / industrial - imagem - 3
Conversor CC-CC regulado - ZVS - VICOR - SIP / para equipamento de telecomunicações / industrial - imagem - 4
Guardar nos favoritos
Comparar

Características

Característica elétrica
regulado
Configuração
SIP
Aplicações
industrial, para automóvel, para equipamento de telecomunicações
Outras características
com ampla faixa de entrada, de alta performance
Tensão de entrada

24 V

Tensão de saída

3,3 V

Descrição

Visão geral
PI3323-00-LGMZ é um regulador Buck ZVS da família PI332x, fornecido em pacote compacto LGA‑SIP 10 × 14 mm. Projetado para alta eficiência em amplas faixas de entrada e saída e resposta transitória muito rápida. Exemplo mostrado: Entrada 24 V, Saída 3,3 V, Iout máx. 22 A. Prazo indicado: 28 semanas. Quantidade mínima de pedido: 1.

Embalagem / Mecânica
Pacote: 10 × 14 LGA‑SIP (LGA SiP). Dimensões: 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in).

Características do produto
  • Amplitude de operação: otimizado 12 Vin (8–18 V) e ampla Vin (8–36 V)
  • Amplitude de saída: 1–16 V
  • Alta eficiência de pico (>96% pico para 24 Vin → 12 Vout; >95% pico para 12 Vin → 5 Vout) e bom desempenho em baixa carga
  • Grau de temperatura: inclui LGMZ (‑55 °C a 125 °C)
  • Implementação simples: compensação interna e poucos componentes externos
  • Recursos flexíveis: sincronização de frequência, soft‑start e tracking ajustáveis
  • Suporta paralelamento e compartilhamento de corrente por fio único; interleaving em duas fases
  • Proteções: OVLO/UVLO, OVP, OTP
  • Resposta transitória muito rápida; operação em tensão constante ou corrente constante


Especificações exibidas na página
  • Número da peça: PI3323-00-LGMZ
  • Família: PI332x (ZVS Buck Regulator)
  • Tensão de entrada exemplo: 24 V
  • Tensão de saída exemplo: 3,3 V
  • Corrente máxima de saída: 22 A
  • Pacote / footprint: 10 × 14 LGA‑SIP; 14,0 × 10,0 × 2,56 mm
  • Grau de temperatura exemplo: LGMZ = ‑55 °C a 125 °C
  • Prazo de entrega: 28 semanas (indicado)
  • Quantidade mínima de pedido: 1


Preços (MSRP)
  • 1+ – $78.70
  • 10+ – $62.53
  • 25+ – $57.06
  • 100+ – $53.52


Documentos e referências (listados na página)
  • Folha de dados (PI332x)
  • White paper: Zero‑Voltage Switching Applied to Buck Regulation
  • White paper: High‑Performance ZVS Buck Regulator
  • Application note AN:303 – Diretrizes de montagem para pacotes LGA/BGA 10 × 10 mm e 10 × 14 mm
  • Guia do usuário da placa de avaliação (PI31xx/PI33xx)


Placa de avaliação relacionada
Placa de avaliação indicada: PI3323-00-EVAL1 (placa de avaliação e guia do usuário referenciados).
