Conversor CC-CC regulado ZVS

não-isoladoSIPindustrial

Visão geral

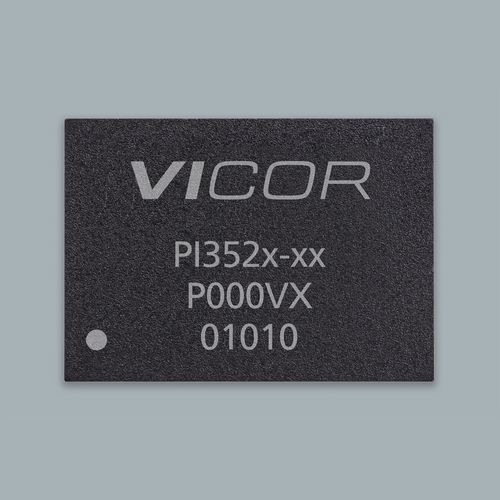

PI3523-00-LGIZ faz parte da família PI352x de reguladores Buck ZVS (Zero-Voltage Switching). Fornece conversão DC-DC de alta eficiência de barramentos de alta tensão para saídas de baixa tensão, destinada a aplicações de potência de alta densidade. Parâmetros típicos: entrada 48 V (a família suporta 36–60 V e 30–60 V); saída exemplo 3,3 V (a família suporta 2,2–14 V); corrente de saída máxima 22 A; encapsulamento 10 x 14 LGA SiP. Desenhos mecânicos e referências de footprint são fornecidos pelo fabricante.

Principais características

• Opções de 48 Vin (36–60 V e 30–60 V na família)
• Ampla faixa de Vout (2,2–14 V na família; exemplo 3,3 V)
• Variantes de temperatura: LGIZ -40°C, LGMZ -55°C
• Integração simples com compensação interna e poucos componentes externos
• Alta eficiência de pico (>96% a 48 Vin) e bom desempenho em carga leve
• Conjunto de recursos: sincronização de frequência, soft-start ajustável e tracking
• Paralelização e compartilhamento de corrente por fio único; interleaving em duas fases
• Proteções: OVLO/UVLO, OVP, OTP
• Plataforma de encapsulamento de alta densidade: 10 x 10 x 2,6 mm e 10 x 14 x 2,6 mm LGA SiP
• Resposta transitória muito rápida; operação em tensão constante ou corrente constante

Preços
Quantidade
MSRP
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

Documentos e recursos disponíveis
Ficha técnica, guia do usuário da placa de avaliação, notas de aplicação e white papers estão disponíveis para a família PI352x. Desenhos mecânicos e arquivos de projeto da placa de avaliação são fornecidos pelo fabricante.

Especificações técnicas

• Part number: PI3523-00-LGIZ
• Família de produto: PI352x (Regulador Buck ZVS)
• Tensão de entrada: 48 Vin (intervalos da família: 36–60 V e 30–60 V)
• Tensão de saída: exemplo 3,3 V (intervalo 2,2–14 V)
• Corrente máxima de saída: 22 A
• Encapsulamento típico: 10 x 14 LGA SiP (14,0 x 10,0 x 2,56 mm)
• Opções de encapsulamento: 10 x 10 x 2,6 mm e 10 x 14 x 2,6 mm LGA SiP
• Eficiência de pico: >96% a 48 Vin
• Topologia: ZVS-Buck HV de alta eficiência
• Proteções: OVLO/UVLO, OVP, OTP
• Classes de temperatura: LGIZ -40°C; LGMZ -55°C (dependendo do modelo)
• Lead time: 28 semanas (conforme indicado)
• Quantidade mínima de encomenda: 1
• Placa de avaliação e guia do usuário disponíveis
