Conversor CC-CC regulado ZVS

não-isoladocom ampla faixa de entradade alta performance

Produto

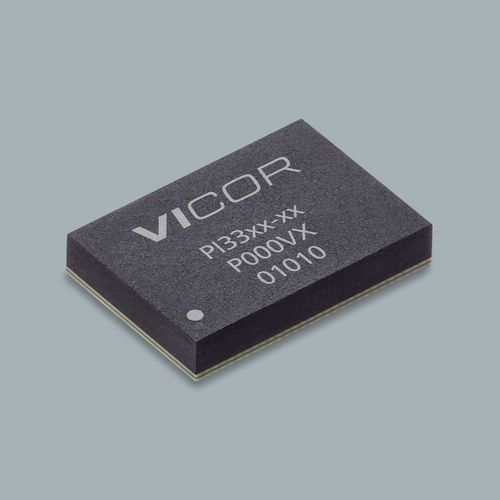

PI3305-00-LGIZ — módulo regulador buck ZVS não isolado da série PI33 da Vicor.

Resumo
Módulo compacto de regulador buck ZVS não isolado. Tensão de entrada nominal 24 V, saída nominal 15 V, corrente máxima de saída 8 A. Encapsulamento: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 mm). Projetado para conversão de energia de alta eficiência e alta densidade com resposta transitória rápida e recursos de proteção integrados.

Principais características

• Ampla faixa de operação: 12 Vin otimizado (8–18 V) e Wide Vin (8–36 V)
• Ampla faixa de saída: Vout 1–16 V
• Variantes de baixa temperatura: LGIZ (-40°C) e LGMZ (-55°C)
• Compensação interna e poucos componentes externos para desenvolvimento mais rápido
• Alta eficiência de pico: >96% (24 Vin → 12 Vout) e >95% (12 Vin → 5 Vout); eficiente em cargas leves e plenas
• Recursos flexíveis: sincronização de frequência, soft‑start e tracking ajustáveis
• Operação em tensão constante ou corrente constante com amplificador de erro e referência dedicados
• Paralelamento e compartilhamento de corrente por fio único; interleaving em duas fases
• Proteções: OVLO/UVLO de entrada, OVP de saída, proteção por sobretemperatura (OTP)
• Topologia HV ZVS‑Buck de alta densidade; família suporta entrada ampla até 36–60 V
• Resposta transitória muito rápida

Preços (MSRP)
Quantidade | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

Disponibilidade / Encomenda
Número de peça: PI3305-00-LGIZ
Prazo de entrega: 28 weeks
Quantidade mínima de encomenda: 10
Stock de distribuidores (instantâneo): Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0 (atualizado Dec. 18, 2025)

Materiais de referência incluídos na página do produto

• Data sheet (família PI33xx)
• White papers: ZVS aplicado à regulação buck; High‑Performance ZVS Buck
• Application note AN:303 — guia de montagem para pacotes LGA/BGA 10 x 10 mm e 10 x 14 mm
• User guide UG:302 para PI33xx-xx-EVAL1 & PI34xx-xx-EVAL1
• Desenho mecânico / outline do produto (PDF) e DXF
• Placa de avaliação: PI3305-00-EVAL1 (user guide disponível)

Especificações técnicas

• Peça: PI3305-00-LGIZ
• Série: PI33 (ZVS Buck)
• Fabricante / Marca: Vicor
• Tensão de entrada nominal: 24 V
• Tensão de saída nominal: 15 V
• Corrente máxima de saída: 8 A
• Encapsulamento / montagem: 10 x 14 LGA‑SIP
• Dimensões do encapsulamento: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• Faixa de temperatura operacional: T = -40°C a 125°C (opção)
• Eficiências de pico típicas: >96% (24Vin → 12Vout), >95% (12Vin → 5Vout)
• Funções: sincronização de frequência, soft‑start & tracking, paralelamento & compartilhamento de corrente, interleaving em duas fases, operação CV/CC
• Proteções: OVLO/UVLO, OVP, OTP
• Prazo de entrega: 28 weeks; MOQ: 10
• Preços MSRP (USD): 10+ = 15.95; 25+ = 14.55; 100+ = 13.65
