Conversor CC-CC regulado ZVS

não-isoladoSIPcom ampla faixa de entrada

Visão geral do produto

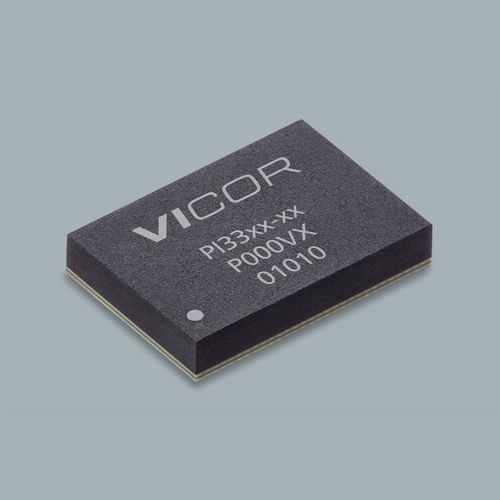

O PI3303-00-LGIZ faz parte da família PI33xx de reguladores buck ZVS (zero-voltage-switching) da Vicor. Fornecido em encapsulamento compacto 10×14 LGA-SIP (14,0 x 10,0 x 2,56 mm), é concebido para ciclos de desenvolvimento rápidos e aplicações de alta densidade de potência. Exemplo na página: entrada 24 V, saída 12 V, Iout máx. 8 A.

Especificações principais

• Número de peça: PI3303-00-LGIZ
• Tensão de entrada (exemplo): 24 V
• Tensão de saída (exemplo): 12 V
• Corrente de saída máxima: 8 A
• Encapsulamento: 10×14 LGA-SIP (0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm)
• Temperaturas de operação: −40°C (LGIZ), −55°C (LGMZ)
• Prazo de fornecimento (exemplo): 28 semanas; Quantidade mínima de encomenda: 10

Funcionalidades

• Topologia ZVS-buck de alta eficiência com picos de eficiência >96% (24 Vin→12 Vout) e >95% (12 Vin→5 Vout)
• Amplas gamas de entrada: variantes 8–18 V (otimizado 12 Vin) e 8–36 V; algumas variantes até 60 V
• Ampla faixa de saída: 1–16 V
• Muito rápida resposta transitória e alta eficiência em carga leve e cheia
• Compensação interna para rápido desenvolvimento; poucos componentes externos necessários
• Conjunto de recursos flexível: sincronização de frequência, soft-start e tracking ajustáveis pelo utilizador
• Paralelização, partilha de corrente por fio único e interleaving a duas fases
• Proteções: OVLO/UVLO, OVP, OTP; operação CV ou CC com amplificador de erro/referência dedicado

Mecânica & térmico

• Encapsulamento: 10×14 LGA-SIP
• Dimensões: 0,5512 x 0,3937 x 0,1001 in / 14,0 x 10,0 x 2,56 mm
• Variantes térmicas: LGIZ −40°C; LGMZ −55°C (dependente do modelo)

Encomenda & preços (exemplo)

• Prazo: 28 semanas (conforme listado)
• Quantidade mínima: 10
• Exemplo de MSRP: 10+ $15.50; 25+ $14.14; 100+ $13.27

Documentação & recursos
Datasheet, notas de aplicação, guia do utilizador da placa de avaliação e desenhos mecânicos disponíveis. Recursos de referência incluem white papers sobre topologia ZVS-buck e directrizes de montagem para pacotes LGA/BGA 10×10 e 10×14.

Stock de distribuidores (instantâneo)

• Digi-Key: 3759 unidades
• Arrow: 0 unidades
• Avnet: 0 unidades
• Mouser: 0 unidades

Notas
Os valores apresentados correspondem à variante de exemplo (Entrada 24 V, Saída 12 V, Iout máx. 8 A). Stocks e prazos são indicativos; confirme a disponibilidade atual junto dos distribuidores ou da Vicor.
