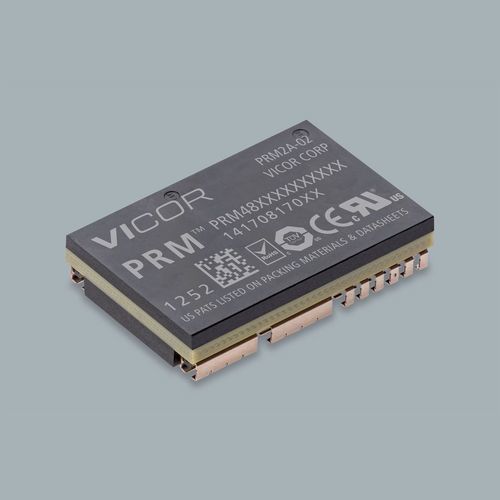

Conversor CC-CC regulado PRM®

não-isoladoSMDpara equipamento de telecomunicações

Visão geral do produto
PRM48AF480M400A00 pertence à família PRM® Regulator. É um regulador DC-DC ZVS buck-boost em FULL ChiP que fornece conversão regulada para sistemas de barramento de 48 V. O módulo fornece até 400 W em um invólucro FULL ChiP de baixo perfil, adequado para montagem em placa, compatível com montagem SMD ou com opção through-hole configurável.

Principais características

• Topologia ZVS buck-boost
• Tensão de entrada/saída nominal: 48 V
• Potência de saída: até 400 W
• Frequência de comutação ≈ 1 MHz
• Alta densidade de potência no pacote FULL ChiP
• Compatível com pick & place SMD; opção through-hole disponível
• Variantes full- e half-chip combináveis

Dados técnicos
Número da peça: PRM48AF480M400A00
Família de produto: PRM® Regulator
Tensão de entrada: 48 V
Tensão de saída: 48 V
Potência de saída: 400 W
Frequência de comutação: ~1 MHz
Dimensões do pacote: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm
Montagem: J-Lead (padrão) ou Through Hole (configurável)
Placa de avaliação: PRD48AF480T400A00
Quantidade mínima de pedido: 25
Prazo indicativo mostrado: 40 semanas

Pedido e preços (MSRP)
25+ : 242,77 USD cada
100+ : 227,70 USD cada

Embalagem / Mecânica
Pacote FULL ChiP para montagem em placa; opções para surface-mount (SMD) e through-hole. Dimensões e opções de montagem conforme acima.

Documentos e recursos

• Folha de dados (série PRM)
• Documentação da placa de avaliação e guia do usuário (PRD48AF480T400A00)
• Notas de aplicação, diretrizes de layout e desenhos mecânicos
• Modelos 3D e arquivos de referência

Notas e certificações
Número da peça nesta página: PRM48AF480M400A00. Prazo e quantidade mínima de pedido indicados na página do produto. Aprovações de segurança e referências listadas na página (por exemplo, cURus, cTÜVus, CE, CB).
