Conversor CC-CC isolado BCM®

SMDpara equipamento de telecomunicações

Visão geral do produto

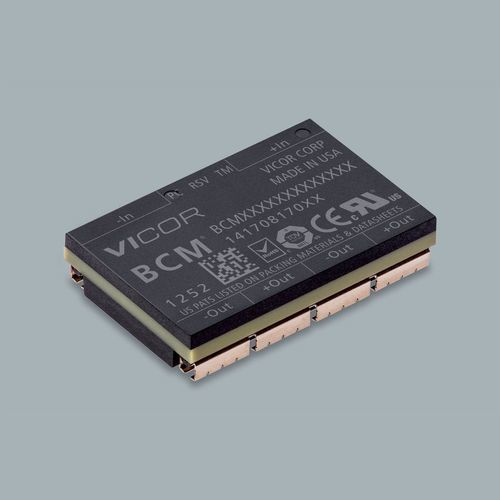

O BCM48BF060M240A00 é um conversor de barramento de relação fixa da família BCM® Bus Converter da Vicor, fornecido em pacote FULL ChiP para montagem em placa. Projetado para arquiteturas de barramento fixas que requerem conversão de potência de alta densidade e alta eficiência; compatível com montagem pick & place (SMD) e disponível em J‑Lead (montagem superficial) ou Through‑Hole.

Principais características

• Convertidor Sine Amplitude Converter™ (SAC™) de alta frequência, ZVS/ZCS
• Alta eficiência
• Alta densidade de potência
• Baixa impedância AC — reduz a necessidade de capacitância bulk
• Baixo ruído de saída — frequentemente não requer filtragem adicional
• Compatível com pick & place / SMD
• Opções de montagem: superfície (J‑Lead) ou Through‑Hole
• Compatibilidade para combinar produtos full e half‑chip em arranjos de alta potência

Preço e disponibilidade
Quantity | MSRP
25+ | $212.45
100+ | $199.26

• Lead time: 40 semanas (conforme indicado)
• Quantidade mínima de pedido: 25

Documentos e recursos

• Data Sheet
• BCM® Evaluation Board – User Guide
• Application Notes: AN:001, AN:009, AN:016, AN:034
• White papers sobre arquitetura de potência fatorizada e desempenho PDN
• Documentos de segurança e certificação: cURus, CE, CB, UL/IEC

Especificações técnicas

• Família de produto: BCM® Bus Converter (Vicor)
• Part number: BCM48BF060M240A00
• Tensão de entrada (nominal): 48 V
• Tensão de saída: 6 V
• Corrente de saída: 47 A
• Pacote: FULL ChiP; compatível pick & place / SMD; J‑Lead ou Through‑Hole
• Dimensões do pacote: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Topologia de potência: Conversor de relação fixa Sine Amplitude Converter™ (SAC™)
• Opções de grau do produto: T = -40°C a 125°C; M = -55°C a 125°C
• Quantidade mínima de pedido: 25
