Conversor CC-CC regulado ZVS

não-isoladoSIPindustrial

Visão geral do produto

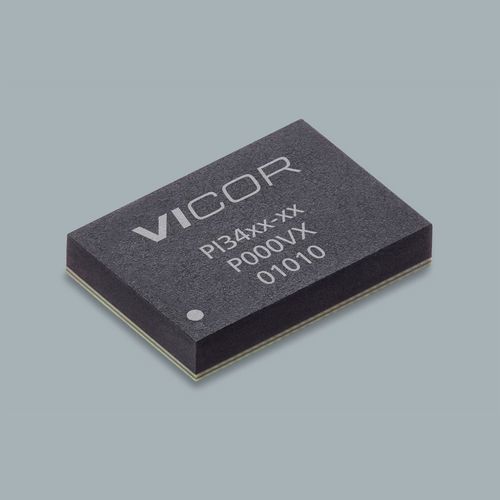

O PI3424-00-LGIZ é um regulador buck ZVS (Zero-Voltage Switching) projetado para conversão DC-DC de alta eficiência em um pacote compacto 10×14 LGA-SIP. Suporta faixas de entrada amplas e uma ampla faixa de saída (1–16 V) com corrente de saída máxima de 15 A, adequado para distribuição de energia industrial, conversores ponto de carga e sistemas com restrição de espaço que exigem resposta transitória rápida e opções de paralelização.

Principais características

• Faixas de entrada: 12 Vin otimizado (8–18 V) e wide Vin (8–36 V)
• Faixa de tensão de saída: 1–16 V
• Eficiência de pico típica: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Alta eficiência em carga leve e carga total
• Compensação interna; poucos componentes externos necessários
• Soft-start e tracking ajustáveis pelo usuário
• Sincronização de frequência (entrada sync)
• Topologia HV ZVS-Buck para redução de perdas de comutação
• Resposta transitória muito rápida
• Operação em tensão constante ou corrente constante com amplificador de erro e referência dedicados
• Paralelamento, compartilhamento de corrente por fio único e interleaving em duas fases
• Proteções: OVLO/UVLO, OVP, OTP

Mecânica / Embalagem
Pacote: 10×14 LGA-SIP. Dimensões (típicas): 14,0 × 10,0 × 2,56 mm (0,5512 × 0,3937 × 0,1001 in). Estilo de montagem: LGA SiP.

Pedido & Disponibilidade
Número da peça: PI3424-00-LGIZ
Prazo de fornecimento: 28 semanas
Quantidade mínima de pedido: 10

Preços (MSRP)

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

Documentação & Materiais de referência

• Datasheet (série PI34xx)
• White papers sobre topologia ZVS buck
• Nota de aplicação/guia de montagem para pacotes LGA/BGA 10×10 mm e 10×14 mm
• Guia do usuário da placa de avaliação e arquivos de projeto

Especificações técnicas

• Família / Série: PI34xx ZVS Buck Regulator
• Número da peça: PI3424-00-LGIZ
• Tensão de entrada (típ.): 12 Vin (modelos otimizados para 8–18 V; wide Vin 8–36 V)
• Tensão de saída: 1–16 V (exemplo mostrado: 5 V)
• Corrente máxima de saída: 15 A
• Pacote: 10×14 LGA-SIP (14,0 × 10,0 × 2,56 mm)
• Faixa de temperatura operacional: T = -40°C a 125°C
• Montagem: LGA SiP
• Proteções: OVLO/UVLO, OVP, OTP
• Funções: sincronização de frequência, soft-start & tracking, paralelamento/compartilhamento de corrente, interleaving em duas fases
• Eficiência de pico típica: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Prazos e disponibilidade sujeitos a alterações
