Conversor CC-CC regulado DCM®
isoladoindustrialcom ampla faixa de entrada

Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 2
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 3
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 4
Conversor CC-CC regulado - DCM® - VICOR - isolado / industrial / com ampla faixa de entrada - imagem - 5
Guardar nos favoritos
Comparar

Características

Característica elétrica
isolado, regulado
Aplicações
industrial
Outras características
com ampla faixa de entrada
Tensão de entrada

30 V

Tensão de saída

24 V

Potência

60 W

Descrição

Nome e família do produto

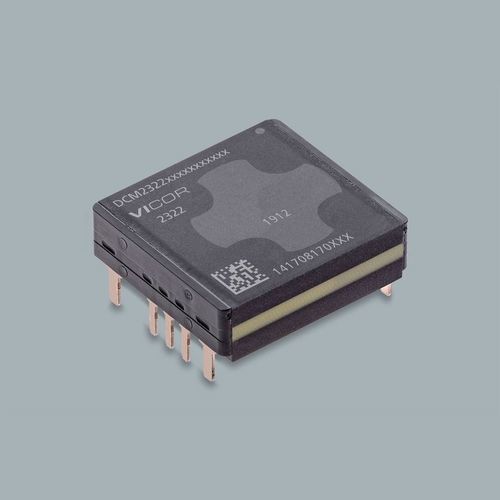

DCM2322T50T2660M60 — módulo DC-DC DCM® (pacote 2322 ChiP through-hole).

Visão geral
Conversor DC-DC isolado e regulado, otimizado para aplicações militares e industriais de alta confiabilidade. Saída SELV, comutação ZVS em alta frequência (MHz) e ampla faixa de entrada. Otimizado para operação em arranjo de até 8 unidades para configurações de maior potência. Projetado para MIL-STD-704 (E/F) e MIL-STD-1275.

Dados principais do produto
  • Tensão de entrada (exemplo mostrado): 30 V
  • Tensão de saída (exemplo mostrado): 24 V
  • Potência de saída (exemplo mostrado): 60 W
  • Pacote: 2322 ChiP through-hole
  • Tamanho do pacote: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

Características do produto
  • Conversor DC-DC isolado e regulado
  • Safety Extra Low Voltage (SELV)
  • Comutação ZVS de alta frequência (MHz)
  • Ampla faixa de tensão de entrada
  • Otimizado para operação em arranjo até 8 unidades
  • Projetado para MIL-STD-704 (E+F) e MIL-STD-1275

Informações de produção & pedido
Número de peça: DCM2322T50T2660M60
Prazo de entrega: 40 semanas
Quantidade mínima de pedido: 25 unidades

Preços (faixas MSRP)
Quantidade / Preço (USD):
25+ / 239.45
100+ / 224.58

Documentação disponível (exemplos listados na página do produto)
Datasheet, guia do Evaluation Board, notas de aplicação, design guide, desenhos mecânicos e relatórios de segurança/aprovação.

Notas
Evaluation board referenciado como DCM2322E50T2660T60. Notas de aplicação sobre operação simples/paralela, diretrizes de soldagem, regulação de alta precisão e gestão térmica para módulos VIA/ChiP.

Especificações técnicas
  • Part Number: DCM2322T50T2660M60
  • Série / Família: DCM®
  • Tensão de entrada (exemplo mostrado): 30 V
  • Tensão de saída (exemplo mostrado): 24 V
  • Potência de saída (exemplo mostrado): 60 W
  • Pacote: 2322 ChiP through-hole
  • Dimensões do pacote: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
  • Graus do produto: M = -55°C a 125°C (M selecionado); T = -40°C a 125°C opção
  • Tipo de montagem: Through Hole (ChiP through-hole)
  • Operação em arranjo otimizada: até 8 unidades
  • Conformidade / aplicações: MIL-STD-704 (E+F), MIL-STD-1275
  • Prazo de entrega: 40 semanas
  • Quantidade mínima: 25
  • Exemplos MSRP: 25+ = $239.45, 100+ = $224.58
  • Documentação: Datasheet, guia do Evaluation Board, Application Notes, Design Guide, desenhos mecânicos e relatórios de aprovação
